Ayrı Özellikleri Görselleştirme

Montaj Görselleştirme sekmesinde, bir özelliği Durum gibi ayrık değerlerle görselleştirmenize yardımcı olması için farklı renkler arasında adım adım geçiş yapan bir spektrum kullanabilirsiniz.

Rengi özellik değerine bağla seçeneğinin belirlendiği özellik değerleri için renk kaydırıcıları kullanılamaz. Bu seçeneğin işaretini Özel Sütun iletişim kutusunda kaldırabilirsiniz.

İletişim kutusuna erişmek için sütun üstbilgilerinin sağındaki oka ve Daha çok öğesine tıklayın.

Montajı görselleştirmek için:

  1. Montaj Görselleştirme sekmesinde , bileşenleri ayrı özelliğe göre sıralamak için sütun üstbilgisine tıklayın.
  2. Renk spektrumunu etkinleştirin.
  3. Renk kaydırıcılardan birine sağ tıklayın ve Özdeşleri Grupla'ya tıklayın.
    Orijinal kaydırıcılar, her ayrı değer için aynı renkli kaydırıcılar çifti ile değiştirilir. Bir ayrı değerle başka bir değer arasındaki geçişte, kaydırıcılar üst üste binerek renkte dereceli karışım yerine bir adım değişikliği oluşturur.

    Renkleri değiştirmek için her kaydırıcıya sağ tıklayabilir ve Renk Değiştir'i seçebilirsiniz.

Örnek: Ayrı Özellikleri Görselleştirme

Bu örnekte, bileşenleri YapYadaAl'a bağlı olarak renklendirirsiniz. Her bileşenin M (Yap) veya B (Al) değeri vardır.

Montajı görselleştirmek için:

  1. Montaj Görselleştirme sekmesinde , bileşenleri YapYadaAl özelliğine göre sıralamak için sütun üstbilgisine tıklayın.
  2. Bölmenin sol kısmında, renk spektrumunu etkinleştirmek için dikey çubuğu tıklayın.

    Dikey çubuk kırmızıdan maviye renk spektrumunu görüntüler. Grafik alanında, Montaj Görselleştirme bölmesinde her bileşen ona bitişik renge değişir.

    Bu durumda, grafik alanında uygulanan renklerin karışımı, yalnızda iki ayrı değerin mümkün olduğu gerçeğini doğru göstermez.
  3. Renk kaydırıcılardan birine sağ tıklayın ve Özdeşleri Grupla'yı tıklayın.

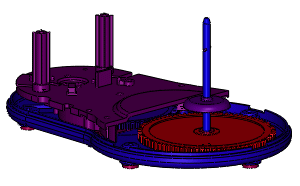

    Her ayrı değerin bir çift aynı renkte kaydırıcıya sahip olabilmesi için iki yeni kaydırıcı eklenir (bir kırmızı, bir mavi olmak üzere). Grafik alanında, tüm B parçaları kırmızıdır, tüm M parçaları ise mavidir.




    Renkleri değiştirmek için her kaydırıcıya sağ tıklayabilir ve Renk Değiştir'i seçebilirsiniz.
    Özdeşleri Grupla komutu tarafından kullanılan varsayılan renkleri değiştirebilirsiniz. Araçlar > Seçenekler > Sistem Seçenekleri > Renkler öğesine tıklayın. Renk düzeni ayarları altında, Montaj Görselleştirme number öğesini seçin ve Düzenle'ye tıklayın.
  4. Montaj Görselleştirme ayarlarını kaydetmek için montajı kaydedin.
