Klemensleri Dağıtma

Klemensi dağıt aracı, sembolleri belirli devreler ve pimlere bağlayabilmenizi sağlayarak elektrik şemalarında karmaşık klemens düzenlemelerinin görünümlerini basitleştirir. Dinamik devre ve pim seçimi için sezgisel bir arayüz sunar, hassas sembol-klemens eşlemesi sağlar ve tasarımın doğruluğunu artırır.

Yeni bir klemens şeridi eklerken, devreyi seçmenin yanı sıra belirli bir klemensi de seçebilirsiniz. Tek bir devreyi birden çok şematik sembol genelinde dağıtır.
Bu işlev yalnızca klemens bileşenleri için kullanılabilir.

Klemensi dağıt aracı aynı zamanda, sembol bağlantı noktaları ve bileşen devre klemensleri arasındaki eşlemeyi değiştirmenize de olanak tanır. Bu komut, iki klemens seçildiğinde etkinleştirilir. Farklı devreler arasında bileşen bağlantıları arasında geçiş yapabilirsiniz.

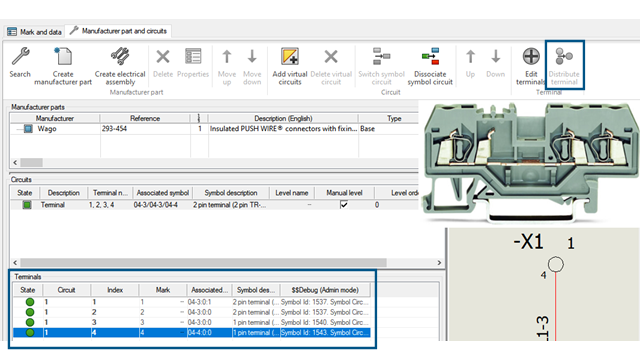

Bileşen Özellikleri iletişim kutusunda, Devre, Endeks, İşaret ve İlişki sütunlarına sahip bir klemens listesi içeren bir Klemens bölümü bulunur.

Klemens Bileşenlerini Dağıtma

Bileşen bağlantılarını yönetmek ve değiştirmek için Klemensi dağıt aracını kullanabilirsiniz.

Bir klemensi dağıtmak için:

  1. Klemens Ekle öğesine tıklayın.
    Klemens İşareti sekmesinde, sağ bölmede klemensler için bir düğüm görünür.
    • Yazılım, aynı devrenin klemenslerini bir araya getirir ve çok seviyeli klemens bileşenleri için mevcut devreleri görüntüler.
    • Kısmen kullanılan devreler, Bileşen ağacında yarı renkli/yarı gri bir simgeyle görüntülenir ve yalnızca serbest klemensleri gösterir.
  2. Devre klemensiyle ilişkilendirilecek bir bileşen seçin.
  3. Üretici parçası ve devreleri sekmesinde, bileşen bağlantılarını yönetmek ve değiştirmek için Klemensi dağıt öğesine tıklayın.
