Verbindungsglied-Blöcke erstellen

  1. Öffnen Sie ein elektrisches Verbindungsteil.
  2. Klicken Sie auf Datei > Speichern unter, um das Teil an einem bestimmten Speicherort zu speichern.

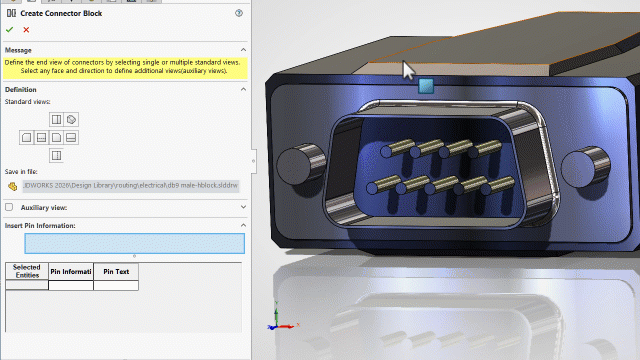

  3. Klicken Sie auf Extras > Leitungsführung > Elektrik > Verbindungsglied-Block erstellen .
  4. Wählen Sie im PropertyManager Verbindungsglied-Block erstellen unter Standardansichten die Ansichten aus, die in der Zeichnungsdatei angezeigt werden sollen.

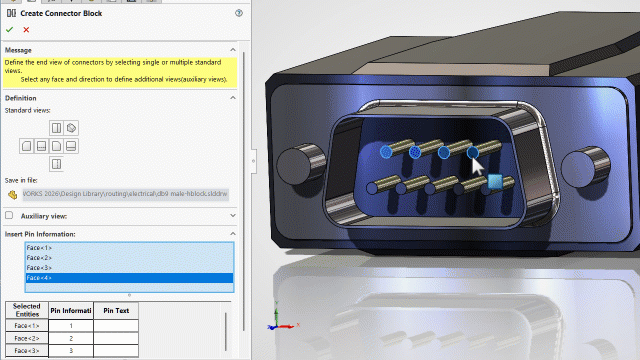

  5. Wählen Sie unter Stiftinformationen einfügen die Fläche jedes Verbindungsglieds aus, für die Sie Informationen zum Stift erhalten möchten.
    Für jede von Ihnen ausgewählte Fläche:
    • Erscheint eine Linie mit dem Titel Fläche <n> unter Stiftinformationen einfügen.
    • Wird zur Tabelle Ausgewählte Elemente eine Linie hinzugefügt.

  6. Geben Sie in der Tabelle Ausgewählte Elemente unter Stifttext den Text ein, der mit den entsprechenden Stiften in der Zeichnung angezeigt werden soll.
    • Beispiel: Stift 1, Stift 2, Stift 3...

  7. Klicken Sie auf .
  8. Klicken Sie auf Datei > Speichern.
    SOLIDWORKS erstellt eine Zeichnungsdatei mit demselben Namen und Speicherort, wie von Ihnen in Schritt 2 festgelegt.
    Auf dem Verbindungsglied-Block stellt die Beschriftung 000 den Draht- oder Kabeleinführungspunkt des Verbindungsglied-Blocks dar, die Beschriftung 111 stellt die Stifte der Endverbinder dar.
    Die besten Ergebnisse erzielen Sie, wenn Sie die Positionen dieser Beschriftungen nicht ändern.
