Auswählen von Körpern und Features von Mehrkörper-Teilen

Wenn Sie Mehrkörper-Teile in SOLIDWORKS öffnen, können Sie mehrere Auswahlbefehle verwenden, um diskrete Körper und Features des Modells anzuzeigen.

Vorteile: Sie können nicht erforderliche Körper und Features ausblenden, hinzufügen, löschen oder unterdrücken, um die Modellleistung zu verbessern und Ihre Aufgaben schneller zu erledigen.

Mit diesen Befehlen lassen sich diskrete Körper und Features von Mehrkörper-Teilen auswählen:

  • Körper nach Größe auswählen
  • Körper nach Volumen auswählen

Um auf diese Befehle zuzugreifen, öffnen Sie ein Mehrkörper-Teil, und klicken Sie auf Extras > Auswahl, oder klicken Sie mit der rechten Maustaste auf das Flyout-Menü Auswahlwerkzeuge und wählen Sie einen Befehl aus.

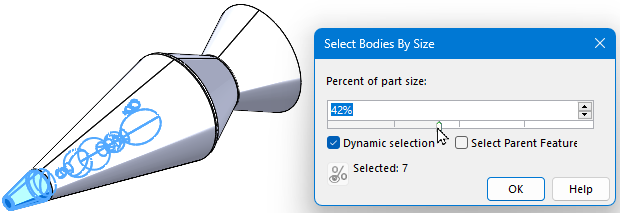

Körper nach Größe auswählen

Legen Sie einen Prozentsatz der auszuwählenden Teilgröße fest. Geben Sie folgende Optionen an:

  • Dynamische Auswahl. Zeigt eine dynamische Vorschau Ihrer Auswahl an, während Sie den Wert für Prozent der Teilgröße ändern.
  • Eltern-Features auswählen. Wählt die Eltern-Features im FeatureManager aus. Dadurch werden die diskreten Features ausgewählt, aus denen die Körper bestehen. Wenn Sie diese Option deaktivieren, wählt die Software nur die Körper an sich aus. Je nach Auswahl können Sie mit den erforderlichen Aktionen fortfahren, wie z. B. dem Löschen, Ausblenden oder Unterdrücken von Elementen.
    Wenn Sie Mehrkörper-Teile im neutralen Format importieren, um importierte Eltern-Features zu erstellen, klicken Sie im FeatureManager mit der rechten Maustaste auf das Symbol für das importierte Teil und klicken Sie auf Verknüpfung lösen. Diese Aktion kann nicht rückgängig gemacht werden.

Weitere Informationen hierzu finden Sie unter Dialogfeld „Körper nach Größe auswählen“.

Körper nach Volumen auswählen

Wählt Körper auf der Grundlage eines von Ihnen definierten temporären Volumens aus.

Gehen Sie laut Anweisungen im PropertyManager vor.

Ziehen Sie den Cursor, um ein Rechteck für das Volumen zu definieren.
  • Ziehen Sie den Cursor von links nach rechts, um Körper innerhalb des Volumens auszuwählen.
  • Ziehen Sie den Cursor von rechts nach links, um Körper auszuwählen, die vom Volumen gekreuzt werden.
Ziehen Sie dann die Ziehpunkte, um das Volumen für die Auswahl der erforderlichen Körper zu definieren.
