Criar blocos de conectores

  1. Abra uma peça de conector elétrico.
  2. Clique em Arquivo > Salvar como para salvar a peça em um local designado.
  3. Clique em Ferramentas > Roteamento > Elétrico > Criar blocos de conectores .

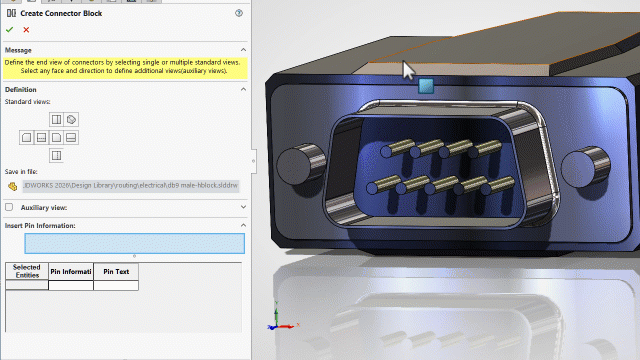

  4. No PropertyManager de Criar blocos de conectores, em Vistas padrão, selecione as vistas que você deseja que apareçam no arquivo de desenho.

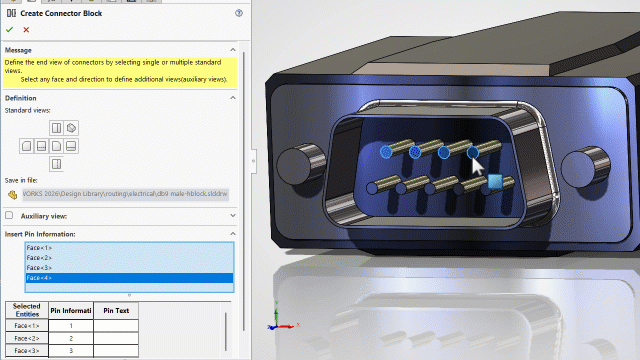

  5. Em Inserir informações do pino, selecione a face de cada conector que você deseja que tenha informações do pino.
    Para cada face que você selecionar:
    • Uma linha intitulada Face <n> aparece em Inserir informações do pino.
    • Uma linha é adicionada à tabela Entidades selecionadas.

  6. Na tabela Entidades selecionadas, em Texto do pino, insira o texto que você deseja que apareça com os pinos correspondentes no desenho.
    • Por exemplo: Pino 1, Pino 2, Pino 3...

  7. Clique em .
  8. Clique em Arquivo > Salvar.
    O SOLIDWORKS cria um arquivo de desenho com o mesmo nome e local que você definiu na Etapa 2.
    No bloco do conector, a leitura da anotação 000 representa o fio do bloco de conector ou o ponto de entrada do cabo, e a leitura da anotação 111 representa os pinos dos conectores finais.
    Para obter melhores resultados, não altere as posições dessas anotações.
