Создание блоков соединителя

  1. Откройте деталь электрического соединителя.
  2. Нажмите Файл > Сохранить как, чтобы сохранить деталь в указанном месте.
  3. Выберите Инструменты > Маршрутизация > Электропроводка > Создать блок соединителя .

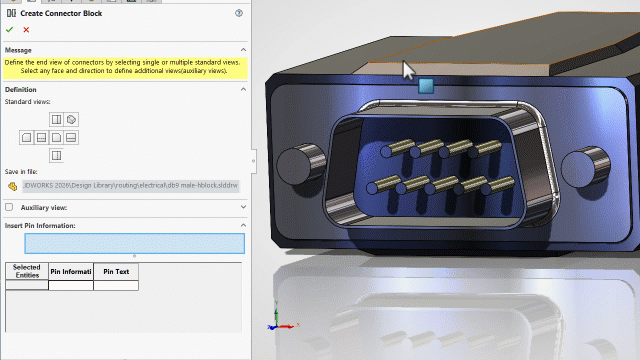

  4. В окне PropertyManager Создать блок соединителя в разделе Стандартные виды выберите виды, которые должны отображаться в файле чертежа.

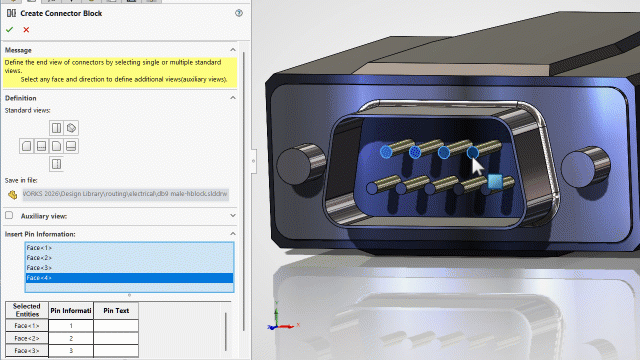

  5. В разделе Вставить сведения о контакте выберите грань каждого соединителя, для которого требуется получить сведения о контакте.
    Для каждой выбираемой грани:
    • В разделе Вставить сведения о контакте отображается линия с заголовком Грань <n>.
    • Линия будет добавлена в таблицу Выбранные объекты.

  6. В таблице Выбранные объекты в разделе Текст контакта введите текст, который будет отображаться с соответствующими контактами на чертеже.
    • Пример: Контакт 1, Контакт 2, Контакт 3...

  7. Нажмите .
  8. Нажмите Файл > Сохранить.
    SOLIDWORKS создает файл чертежа с тем же именем и расположением, что и в шаге 2.
    На блоке соединителя значение в поле примечания 000 представляет точку ввода провода или кабеля блока соединителя, а значение 111 в поле примечания представляет контакты концевых соединителей.
    Для получения наилучших результатов не меняйте положение этих примечаний.
