重定向引导线以遵循布线路径

在自动布线 PropertyManager 中，您可重定向引导线以遵循布线路径。引导线可识别最近的草图线段，该线段指向相应的终端接头并遵循该路径。

重定向引导线以遵循草图路径，有助于最大限度地减少对其他零部件的干扰并减少手动调整，从而使布线更快、更高效。

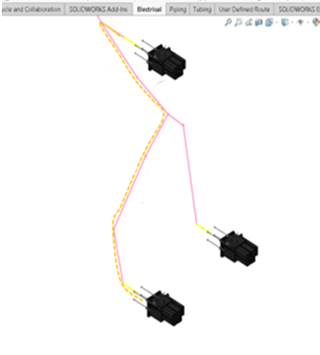

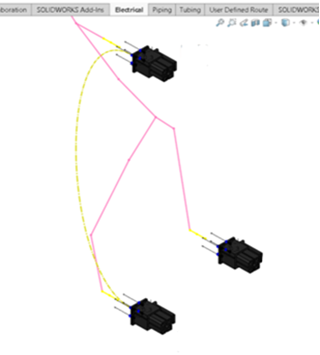

自动生成的引导线会遵循终端接头之间的最短路径 遵循布线路径的重定向引导线

重定向引导线以遵循布线路径：

  1. 绘制 2D 或 3D 草图，指向相应的终端接头。
  2. 单击工具 > 电气 > 布线 > 自动布线。
  3. 在布线模式下，选择引导线。
  4. 选择遵循布线路径。
    为确保结果准确，请在合并线缆前使用遵循布线路径。
  5. 在图形区域，选择草图作为布线路径。

    图形区域会显示与选定草图对齐的引导线预览。

  6. 单击完成。

    表示布线路径的草图在 FeatureManager 设计树中显示为 Routing_pathn。

  7. 单击 。
