您可以使用纜線連接器來模擬組合件中的纜線、繩索或鏈條，其可作為支撐成員或執行負載起重操作。
您可以定義實體面、薄殼邊線或頂點 (實體或薄殼)，或頂點至面、頂點至環形邊線，及環形邊線至面的組合之間的纜線連接器。
纜線連接器是僅限張力的元件，在承受張力負載時會帶有軸向力。只有在兩端之間的距離超過其初始或預張力長度時，纜線連接器才會變為作用中，此時纜線會產生拉伸應力並有助於支撐結構。
纜線連接器會使用分散式耦合公式，將位於纜線端接合處的參考節點連接至所選面或邊線的一組耦合節點。如果您選擇一個頂點，纜線會連接到影響區域內的一組環繞節點。分佈式耦合可將耦合節點的運動限制於參考節點的平移運動。
使用纜線連接器執行模擬之後，您可以列出連接器的力，例如軸力和扭力。剪力和彎矩不是有效的結果，因為纜線是專為張力所設計，沒有彎折勁度。結果會根據纜線的局部座標系統報告，該系統會根據選擇順序從第一個參考節點到第二個參考節點來定義。根據相對於連接器局部軸的方向而定，軸力可能會顯示正或負值。如果纜線遇到壓縮負載，纜線會變得鬆弛，並將軸向力報告為零。

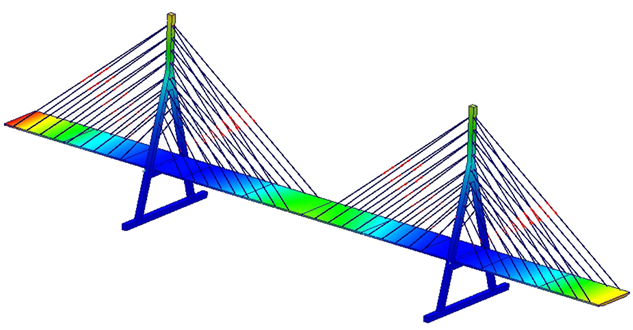

根據報告的力和定義的安全軸向強度，纜線連接器力結果會以色彩編碼顯示。這有助於快速評估纜線連接器是否因壓縮而過壓、處於安全限制內或處於非作用中狀態。
| 色彩 |
說明 |
| 綠色 (處於安全限制內) |
報告的纜線軸力在指定的安全軸向強度內。 |
| 紅色 (過壓) |
報告的纜線軸力超過指定的安全軸向強度。 |
| 黃色 (非作用中) |
報告的纜線軸力為零 (纜線鬆弛或壓縮)。 |
線性靜態研究支援纜線連接器，SOLIDWORKS Simulation Professional 與 SOLIDWORKS Simulation Premium 都提供此功能。
