使用 DimXpert 大小尺寸在拔模特徵中產生尺寸

您可以使用 DimXpert 大小尺寸工具來在拔模特徵中產生尺寸，例如楔體和圓錐。

尺寸通常是具有公差的距離尺寸。尺寸可能介於拔模端的兩個邊線或圓柱的環形邊線之間。

使用 DimXpert 大小尺寸在楔體中產生尺寸：
  1. 按一下大小尺寸 (「MBD 尺寸」工具列) 或工具 > MBD 尺寸 > 大小尺寸。
  2. 按一下其中一個邊基準面的面。
  3. 在特徵選擇器上，按一下產生寬度/楔體特徵 。
  4. 按一下第二個邊的面。
  5. 按一下端基準面 (與兩邊相交的基準面) 的面，然後按一下 。
  6. 放置角度尺寸。
  7. 按一下大小尺寸 (「MBD 尺寸」工具列) 或工具 > MBD 尺寸 > 大小尺寸。
  8. 按一下端基準面。
  9. 在圖面中按一下以放置寬度尺寸。
  10. 將幾何公差套用至寬度尺寸，以產生位置標註。

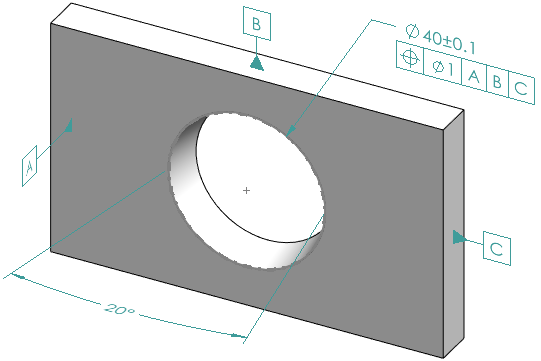

使用 DimXpert 大小尺寸在圓錐中產生尺寸：
  1. 按一下大小尺寸 (「MBD 尺寸」工具列) 或工具 > MBD 尺寸 > 大小尺寸。
  2. 按一下圓錐面以產生圓錐特徵。
  3. 放置角度尺寸。
  4. 按一下頂部邊線，以產生相交圓特徵與直徑尺寸。

    請參閱 DimXpert 特徵中的相交圓。

  5. 將幾何公差套用至相交圓特徵，以產生位置標註。
