車削刀具路徑中素材的棒狀斷裂導角

您可以將棒狀斷裂移動加入至為 OD 產生的車削刀具路徑，以防毛邊造成導套損壞。

在車削刀具路徑加工程序期間，毛邊 (不想要的尖角邊線) 可能會在加工圓柱素材的邊線時在車刀刀片附近形成。當素材材質滑過導套時，毛邊可能會導致損壞。為了消除毛邊的形成，您可以為這些類型的車削刀具路徑指定棒狀斷裂移動的選項：
  • 粗車削
  • 精車削
  • 溝槽粗加工 (僅限 OD 特徵)
  • 溝槽精加工 (僅限 OD 特徵)
  • 面粗加工
  • 面精加工

在切削路徑中加入棒狀斷裂移動，可確保為素材邊線去毛邊。此外，它也能在加工程序中，於素材移入及移出導套時，防止導套損壞。

SOLIDWORKS CAM 為與最大素材直徑相交的路徑加入了棒狀斷裂移動。它會在必要時將這些移動附加至一般切削移動。

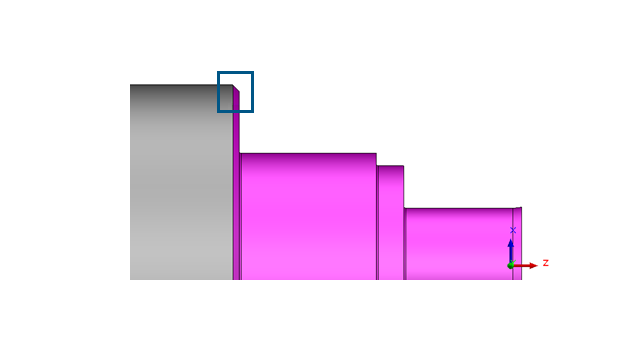

在第一個和最後一個切削路徑上具有棒狀斷裂導角的粗車削刀具路徑

每個切削路徑都有棒狀斷裂導角的面粗加工刀具路徑
對於溝槽粗加工與精加工刀具路徑，SOLIDWORKS CAM 會根據溝槽樣式加入棒狀斷裂移動。加入棒狀斷裂移動時，應用程式會將溝槽的切割型式納入考慮。根據溝槽樣式，可能有一或多個棒狀斷裂移動。

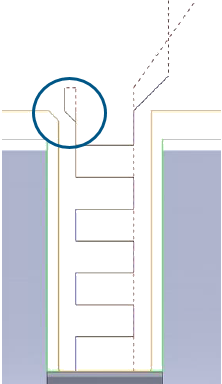

具有鋸齒溝槽樣式的溝槽粗加工刀具路徑

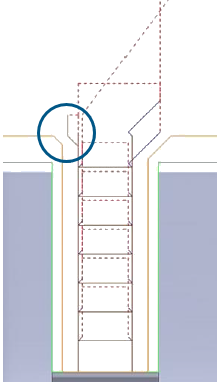

具有鋸齒溝槽樣式的溝槽粗加工刀具路徑
下列溝槽粗加工刀具路徑具有正常溝槽樣式，沒有溝槽啄削型態：

順序：S123

在最後一個切削路徑之前加入的棒狀斷裂移動

順序：S321

在第一個切削路徑之前加入的棒狀斷裂移動

順序：S213

在第一個與最後一個切削路徑之前加入的棒狀斷裂移動

順序：S231

在最後一個切削路徑之前加入的棒狀斷裂移動
