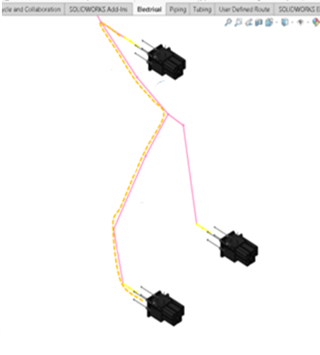

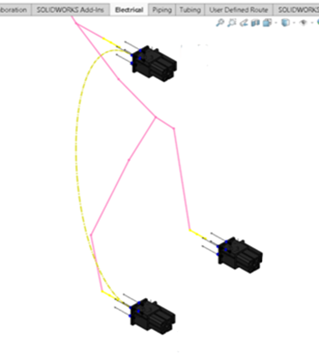

Redirection des guides pour suivre une trajectoire de routage Dans le PropertyManager Routage automatique, vous pouvez rediriger les guides pour suivre une trajectoire de routage. Les guides identifient le segment d'esquisse le plus proche qui mène au connecteur d'extrémité correspondant et suivent cette trajectoire. La redirection des guides pour suivre une esquisse permet de limiter les interférences avec d'autres composants et de réduire les ajustements manuels, ce qui rend le routage plus rapide et plus efficace. Guides générés automatiquement en suivant le chemin le plus court possible entre les connecteurs d'extrémité Guides redirigés suivant une trajectoire de routage Pour rediriger les guides afin de suivre une trajectoire de routage : Créez une esquisse 2D ou 3D menant au connecteur d'extrémité approprié. Cliquez sur Outils > Electrique > Routage > Routage automatique. Sous Mode de routage, sélectionnez Guides. Sélectionnez Suivre le chemin de routage. Pour des résultats précis, utilisez Suivre le chemin de routage avant de fusionner les fils. Dans la zone graphique, sélectionnez les esquisses à utiliser comme trajectoires de routage. Un aperçu des guides alignés sur l'esquisse sélectionnée s'affiche dans la zone graphique. Cliquez sur Terminé.Les esquisses représentant la trajectoire du routage figurent dans l'arbre de création FeatureManager sous le nom trajectoire_routagen. Cliquez sur . Sujet parentRoutage automatique Le PropertyManager Routage automatique Fils discrets avec routage automatique
