Composants 3DEXPERIENCE dans SOLIDWORKS

Le flux de travail de gestion des composants 3DEXPERIENCE dans SOLIDWORKS est optimisé.

Insertion de composants 3DEXPERIENCE dans les assemblages SOLIDWORKS

2025 2026
Une boîte de dialogue vous invite à insérer le composant en tant que composant 3DEXPERIENCE ou à créer une nouvelle pièce dérivée SOLIDWORKS. Le logiciel insère le composant en tant que composant 3DEXPERIENCE. Aucune boîte de dialogue ne s'affiche.

Création de pièces dérivées dans les assemblages SOLIDWORKS

Après avoir inséré un composant 3DEXPERIENCE dans un assemblage SOLIDWORKS au sein de l'arbre de création FeatureManager®, cliquez dessus à l'aide du bouton droit de la souris et sélectionnez Créer une pièce dérivée.
2025 2026

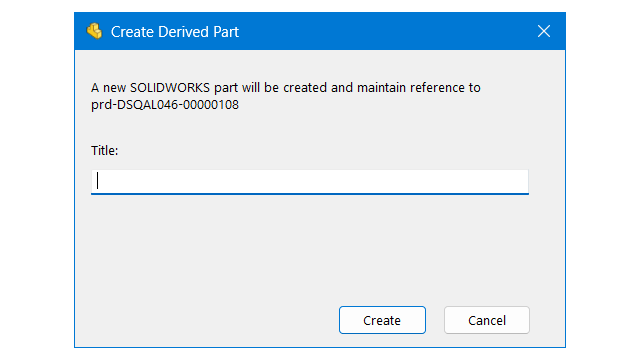

La boîte de dialogue Nom du nouveau document apparaît. La boîte de dialogue Créer une pièce dérivée s'affiche.
Pendant le flux de travail, la boîte de dialogue Enregistrer dans 3DEXPERIENCE s'affiche. La boîte de dialogue Enregistrer dans 3DEXPERIENCE ne s'affiche plus. Vous pouvez enregistrer sur 3DEXPERIENCE platform à tout moment après avoir créé la pièce dérivée.

Modification des composants 3DEXPERIENCE dans les assemblages SOLIDWORKS

Cliquez à l'aide du bouton droit de la souris sur un composant 3DEXPERIENCE inséré dans l'arbre de création FeatureManager de l'assemblage, puis sélectionnez Editer la pièce.
2025 2026
Vous pouvez modifier le composant, mais vous ne pouvez pas enregistrer les modifications. La boîte de dialogue Créer une pièce dérivée s'affiche. Vous pouvez créer la pièce dérivée et y apporter des modifications.

Ouverture d'un composant 3DEXPERIENCE dans SOLIDWORKS

2025 2026
Vous pouvez ouvrir, afficher et modifier le composant, mais vous ne pouvez pas enregistrer les modifications. Le logiciel vous avertit que vous ne pouvez pas enregistrer les modifications, mais uniquement lorsque vous essayez d'enregistrer le composant. Lorsque vous ouvrez le composant, vous ne pouvez pas le modifier. Tous les outils permettant de modifier le modèle sont indisponibles. Un message vous informe que le document est en lecture seule. Vous pouvez toujours utiliser des commandes qui ne modifient pas le modèle telles que Mesurer, Rotation, Translater ou Zoom.

Dans le message ou dans le CommandManager, cliquez sur Créer une pièce dérivée pour ouvrir une pièce dérivée SOLIDWORKS et y insérer le composant 3DEXPERIENCE.
