コンフィギュレーションを個々のファイルに分割

複数のコンフィギュレーションを持つ部品やアセンブリでは、すべてのコンフィギュレーションを個々の部品やアセンブリファイルに分割して、それらのファイルを個別に保存できます。分割後に使用先参照を更新できます。

メリット: この機能を使用すると、モデルのコンフィギュレーションを操作する別の方法が提供されます。

コンフィギュレーションを個々のファイルに分割するには:
  1. 複数のコンフィギュレーションを持つ部品またはアセンブリを開きます。

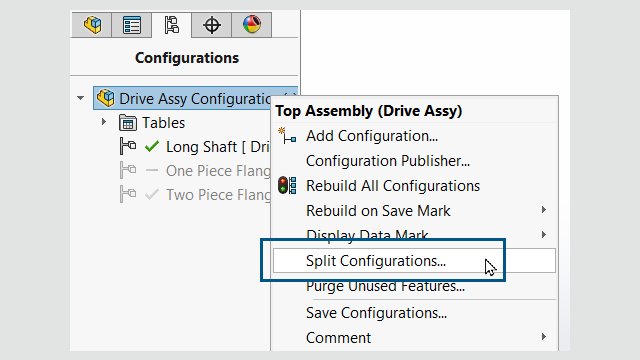

  2. ConfigurationManager で、ツリーの最上部にあるファイル名、またはツリー内の任意のコンフィギュレーションを右クリックし、コンフィギュレーションを分割（Split Configurations）をクリックします。

    コンフィギュレーションを新しいファイルとして分割（Split Configurations as New Files）ダイアログボックスが開きます。

  3. 次のオプションを指定できます。
    • 使用先の更新（Update where used）: アセンブリまたは図面内の元の部品のすべての参照を、新しく作成した単一の物理プロダクトのファイルを開いているファイルとメモリ外のファイルに更新します。このオプションをオフにすると、使用先（Where used）のテーブルは使用できなくなります。
    • 使用先（Where Used）。開いているメモリ内のアセンブリ、または構成中の部品やアセンブリの図面をすべて表示します。チェック ボックスを選択すると、選択したアセンブリと図面の参照が新しい分割部品で更新されます。
    • ファイルの検索（File Locations）。ファイルの検索（File Locations）ダイアログ ボックスが開きます。コンフィギュレーションが分割されたときに、アセンブリと図面のファイル（メモリ内とメモリ外）の使用先（Where used）の参照を更新できます。
    • 3DEXPERIENCE 互換性のための更新（Update for 3DEXPERIENCE Compatibility）。単一の物理プロダクトファイルを作成します。
  4. 保存（Save）をクリックします。

    すべてのコンフィギュレーションが、元のファイルと同じ場所で個別のファイルに分割されます。ファイル名は、<original file name>.<configuration name>.SLDPRT または SLDASM です。たとえば、LongHandle という名前の分割コンフィギュレーションがある BasePart.SLDPRT という名前の部品の場合、分割コンフィギュレーション名は BasePart.LongHandle.SLDPRT になります。
