Esc キーを使用した部品プロセスの終了

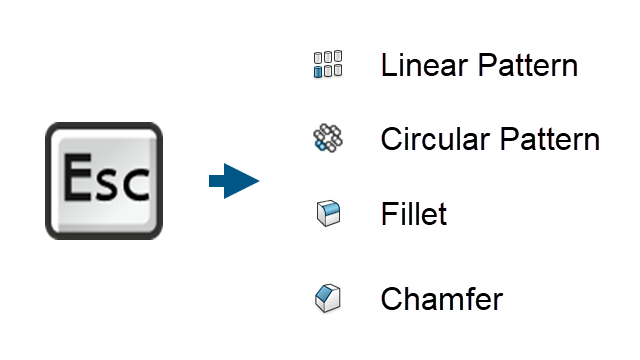

長時間の部品プロセスを即時に終了させるには、Esc キーを押して進行中のツールをキャンセルし、モデルを以前の状態に戻します。これは、直線パターン（Linear Pattern）、円形パターン（Circular Pattern）、フィレット（Fillet）、および面取り（Chamfer）ツールに適用されます。

メリット: 完了までに時間がかかるプロセスや、誤って開始したプロセスを終了できます。プレビューを中止

プレビューまたはメイン操作中のステータス バーのメッセージは、この機能が使用可能であることを警告します。Press <ESC> to cancel Preview または Press <ESC> to cancel <Linear Pattern/Circular Pattern/Fillet/Chamfer> command。

これらのツールの実行中に Esc キーを押すと、示されているプロセスが終了します。
ツール 終了できる PropertyManager アクション
直線パターン（Linear Pattern）と円形パターン（Circular Pattern）
  • をクリックすると、ツールの実行が開始されます。
  • フィーチャーまたは面を選択します。
  • 方向1（Direction 1）または方向2（Direction 2）でオプションを指定します。
  • プレビュー（Preview）タイプを指定します。
  • スキップするインスタンス（Instances to Skip）を選択します。
  • 変更するインスタンス（Instances to Vary）を選択します。
フィレット（Fillet）および面取り（Chamfer）
  • をクリックすると、ツールの実行が開始されます。
  • フィレットするアイテム（Items to Fillet）または面取りするアイテム（Items to Chamfer）を選択します。
  • プレビュー（Preview）タイプを指定します。
