Tworzenie bloków złącza

  1. Otworzyć część złącza elektrycznego.
  2. Kliknąć Plik > Zapisz jako, aby zapisać część w wyznaczonej lokalizacji.
  3. Kliknąć Narzędzia > Wyznaczanie trasy > Elektryka > Utwórz blok złącza .

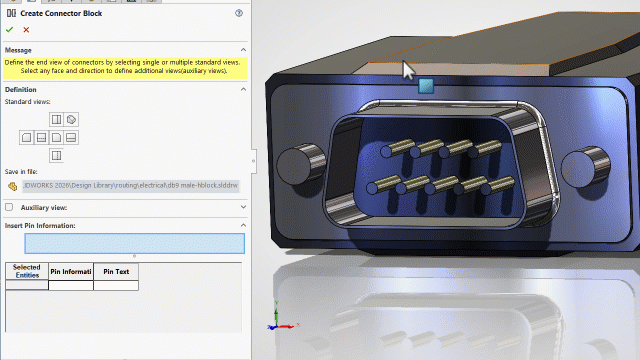

  4. W menedżer właściwości PropertyManager Utwórz blok złącza, w obszarze Widoki standardowe, wybrać widoki, które mają pojawić się w pliku z rysunkiem.

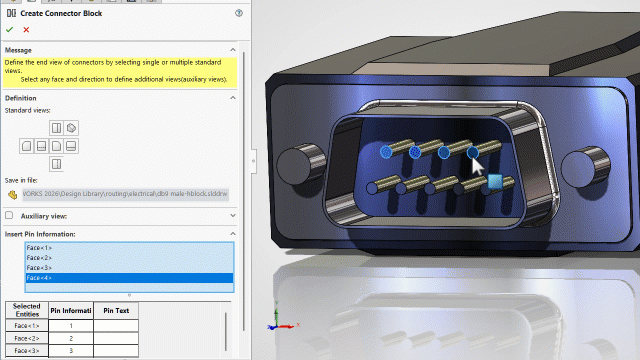

  5. W części Wprowadź informacje o wtyku wybrać ścianę każdego złącza, dla którego mają być wyświetlane informacje o wtykach.
    Dla każdej wybranej ściany:
    • W części Wprowadź informacje o wtyku pojawi się wiersz zatytułowany Ściana <n>.
    • Linia zostanie dodana do tabeli Wybrane elementy .

  6. W tabeli Wybrane elementy, w części Tekst wtyku wprowadzić tekst, który ma się pojawić wraz z odpowiednimi stykami na rysunku.
    • Na przykład: Styk 1, Styk 2, Styk 3...

  7. Kliknąć .
  8. Kliknąć Plik > Zapisz.
    SOLIDWORKS utworzy plik rysunku o tej samej nazwie i lokalizacji, którą ustawimy w kroku 2.
    W bloku złącza odczyt adnotacji 000 przedstawia przewód bloku złącza lub punkt wejścia kabla, a odczyt adnotacji 111 przedstawia styki złączy końcowych.
    Aby uzyskać najlepsze wyniki, nie należy zmieniać pozycji tych adnotacji.
