Criar pontos de referência por valores XYZ

Você pode criar pontos de referência especificando valores numéricos absolutos para as coordenadas X, Y e Z.

Benefícios: Você melhorou o controle sobre os pontos de referência de posicionamento.

Para criar pontos de referência especificando valores XYZ:

1. Em um arquivo de peça ou montagem, clique em Inserir > Geometria de referência > Ponto.

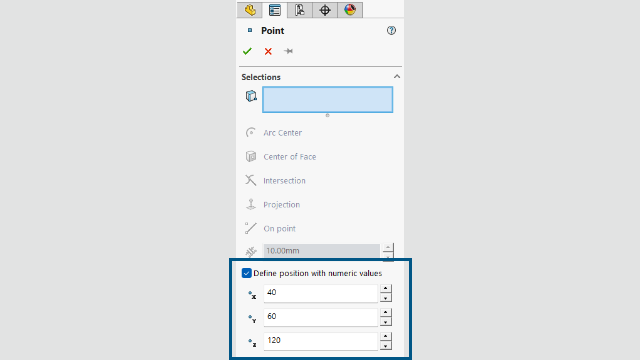

2. No PropertyManager, selecione Definir posição com valores numéricos.

   As opções em Seleções ficam indisponíveis.

3. Especifique os valores de Coordenada X , Coordenada Y e Coordenada Z para definir a posição do ponto de referência em relação à origem (0,0,0).
4. Clique em .
