Usar um sistema de coordenadas para definir uma caixa delimitadora

Você pode definir uma caixa delimitadora usando um sistema de coordenadas.

Para uma caixa delimitadora retangular, você pode especificar os eixos X, Y e Z para comprimento, largura e espessura. Para uma caixa delimitadora cilíndrica, você pode especificar um dos eixos X, Y e Z para o eixo do cilindro.

Para usar um sistema de coordenadas na definição de uma caixa delimitadora retangular:
  1. Abra um modelo, clique em Inserir > Geometria de referência > Caixa delimitadora .
  2. No PropertyManager, em Tipo de caixa delimitadora, selecione Retangular.
  3. Em Face/Plano de referência, selecione Sistema de coordenadas e selecione um sistema de coordenadas.

    Uma caixa delimitadora retangular é criada. As arestas são paralelas aos eixos X, Y e Z do sistema de coordenadas.

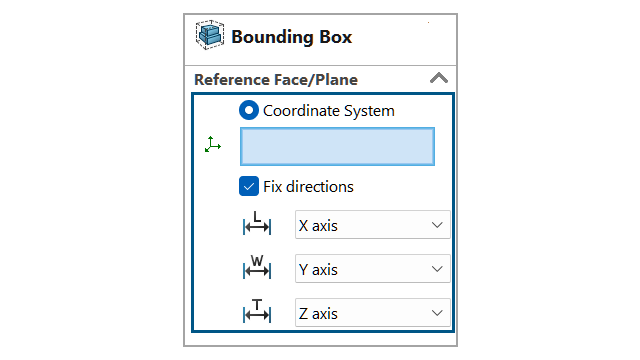

  4. Para alterar o eixo de uma direção, selecione Fixar direções e selecione um eixo para uma direção:
    Comprimento. Especifica o eixo para o comprimento.
    Largura Especifica o eixo para a largura.
    Espessura Especifica o eixo para a espessura.
Para usar um sistema de coordenadas na definição de uma caixa delimitadora cilíndrica:
  1. No PropertyManager, em Tipo de caixa delimitadora, selecione Cilíndrico.
  2. Em Face/Plano de referência, selecione Sistema de coordenadas e selecione um sistema de coordenadas.

    Uma caixa delimitadora cilíndrica é criada. O eixo é paralelo a um dos eixos X, Y ou Z do sistema de coordenadas com o eixo Z como o eixo padrão.

  3. Para alterar a direção do eixo, selecione Fixar direções e selecione um eixo:
    Eixo Especifica o eixo da caixa delimitadora cilíndrica.
