Você pode selecionar a combinação apropriada de tipo de aparagem e ordem de aparagem para um canto complexo na área gráfica.
Para selecionar saídas de cantos com base no tipo e na ordem da aparagem:
- Abra uma peça do sistema estrutural.
- Na Árvore de projeto do FeatureManager, clique com o botão direito em Gerenciamento de cantos e clique em Editar recurso
.
- Na área de gráficos, selecione um canto complexo.

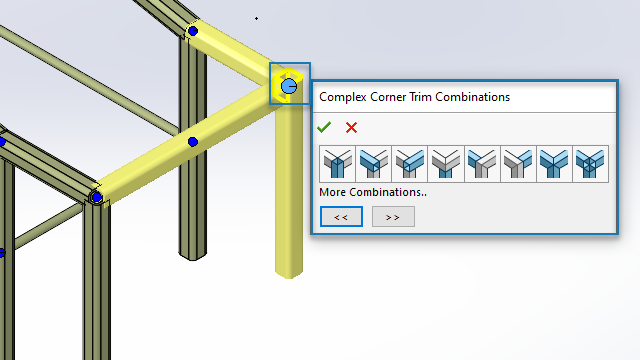

- Na caixa de diálogo Combinações de aparagem de canto complexo, selecione as opções para representar os resultados de um canto com base no tipo e na ordem da aparagem.
- Clique em
ou
para selecionar combinações adicionais.
- Clique em
.
As opções de saída aparecem na área de gráficos quando três ou mais membros se encontram em um ponto.

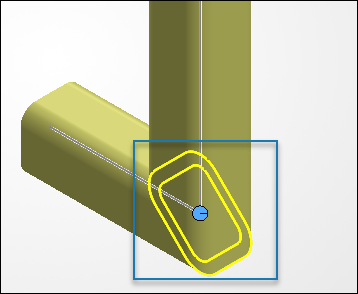

Quando os membros se encontram em um ponto, as bordas amarelas exibem a superfície aparada.
