Панель управления

Левая панель в окне SOLIDWORKS служит для управления проектированием деталей и сборок, листами чертежей, свойствами, конфигурациями и сторонними приложениями. В окне CommandManager предоставляется доступ к инструментам SOLIDWORKS.

Дерево конструирования FeatureManager®



Имена элементов отображаются в дереве конструирования FeatureManager сверху вниз в порядке создания, если элементы не переупорядочены. (Элементы можно рассматривать как компоненты деталей.)

Дерево конструирования FeatureManager в сборках отображает компоненты (детали или узлы и их элементы), папку Сопряжения, а также элементы сборки.

Дерево конструирования FeatureManager в чертежах содержит значок для каждого листа. Под каждым листом имеются значки для формата листа и каждого вида. Под каждым видом показаны детали и сборки, принадлежащие этому виду.

PropertyManager

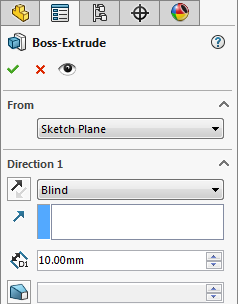

Для большинства эскизов, элементов и инструментов рисования в SOLIDWORKS можно открыть окно PropertyManager в левой панели. В окне PropertyManager (Менеджера свойств) отображаются свойства объекта или элемента. Поэтому можно указать необходимые свойства, не открывая диалоговое окно, закрывающее графическую область.

ConfigurationManager



ConfigurationManager служит для создания, выбора и просмотра многочисленных конфигураций деталей и сборок.

DimXpertManager



DimXpertManager формирует список элементов с допусками, определенный функцией DimXpert для деталей. Он также отображает инструменты DimXpert, используемые для вставки размеров и допусков в детали. Можно импортировать такие размеры и допуски в чертежи.

DisplayManager



DisplayManager содержит списки и дает возможность редактировать внешние виды, надписи, сцены, источники света и камеры, применимые к текущей модели.

Дисплей менеджера



Можно переключаться между деревом конструирования FeatureManager, окнами PropertyManager, ConfigurationManager, DimXpertManager и DisplayManager, нажимая на вкладки в верхней части левой панели в окне SOLIDWORKS.

Можно разделить панель и отобразить несколько менеджеров или несколько копий одного менеджера.

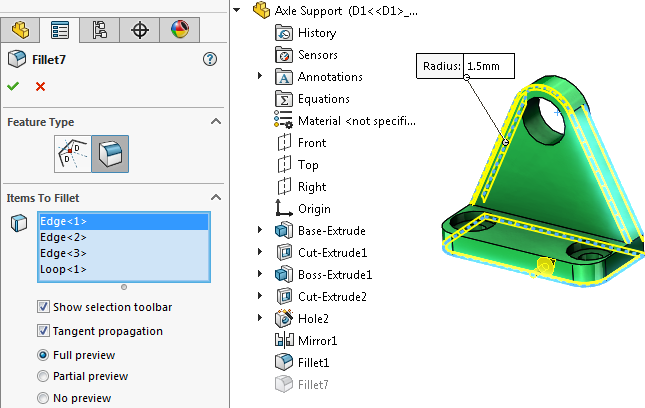

В PropertyManager можно развернуть деталь в графическом окне, где одновременно отобразятся всплывающее меню и дерево конструирования FeatureManager.

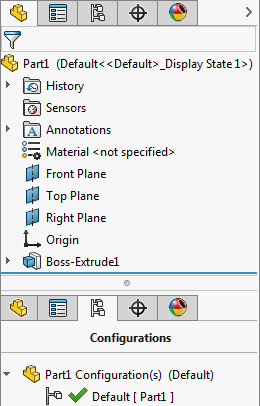

Разделение панели менеджера

Можно разделить панель менеджера, находящуюся слева от графической области.

В разделенной панели менеджера можно отобразить любую комбинацию:

Для разделения панели менеджера:

  1. Перемещайте указатель на верхнюю часть панели менеджера, пока он не примет следующий вид .
  2. Перетащите полосу вниз под последний элемент в панели менеджера.
    Каждый экземпляр панели менеджера отображает набор вкладок.
  3. Выберите вкладку для каждой панели.

Для отмены разделения панели менеджера:

Переместите указатель на верхнюю часть дубликата панели, пока он не изменится на . Перетащите полосу в ее исходное положение.

Кроме того, панель менеджера можно разделить или отменить ее разделение, дважды нажав полосу для разделения.

Скрытие и отображение вкладок панели диспетчера

Можно скрывать и отображать вкладки панели диспетчера, чтобы сосредоточиться на самых необходимых для работы вкладках.

Чтобы скрыть или отобразить вкладки панели диспетчера, выполните следующие действия.

  1. Нажмите правой кнопкой мыши на любую вкладку панели диспетчера и выберите Настроить.
  2. В диалоговом окне укажите вкладки, которые нужно скрыть или отобразить.
