Использование системы координат для определения граничной рамки

Граничную рамку можно определить с помощью системы координат.

Для прямоугольной граничной рамки можно указать оси X, Y и Z для длины, ширины и толщины. Для цилиндрической граничной рамки можно указать одну из осей X, Y и Z в качестве оси цилиндра.

Для использования системы координат, чтобы определить прямоугольную граничную рамку, выполните следующие действия.
  1. Откройте модель и нажмите Вставка > Справочная геометрия > Граничная рамка .
  2. В PropertyManager в разделе Тип граничной рамки выберите Прямоугольная.
  3. В разделе Справочная грань/плоскость нажмите Система координат и выберите требуемую систему координат.

    Будет создана прямоугольная граничная рамка. Кромки параллельны осям X, Y и Z системы координат.

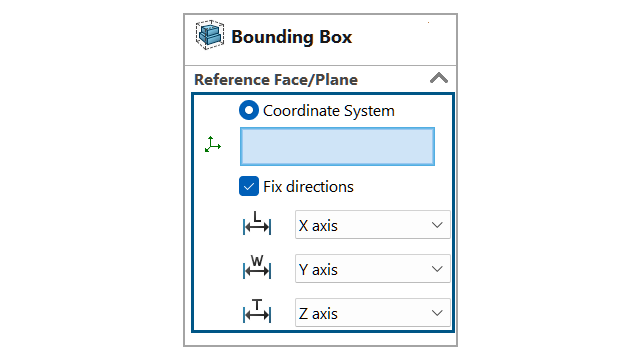

  4. Чтобы изменить ось для направления, выберите Исправить направления и выберите ось для направления:
    Длина. Указывает ось для длины.
    Ширина Указывает ось для ширины.
    Толщина Указывает ось для толщины.
Для использования системы координат, чтобы определить цилиндрическую граничную рамку, выполните следующие действия.
  1. В PropertyManager в разделе Тип граничной рамки выберите Цилиндрическая.
  2. В разделе Справочная грань/плоскость нажмите Система координат и выберите требуемую систему координат.

    Будет создана цилиндрическая граничная рамка. Ось параллельна одной из осей X, Y или Z системы координат, а ось Z является осью по умолчанию.

  3. Чтобы изменить направление оси, выберите Исправить направления и выберите ось:
    Ось Указывает ось для цилиндрической граничной рамки.
