Creación de bloques de conectores

  1. Abra una pieza de conector eléctrico.
  2. Haga clic en Archivo > Guardar como para guardar la pieza en la ubicación designada.
  3. Haga clic en Herramientas > Sistema de recorrido > Componentes eléctricos > Crear bloque de conector .

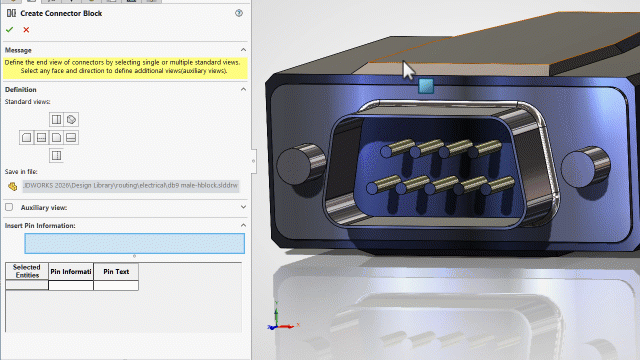

  4. En el PropertyManager Crear bloque de conector, en Vistas estándar, seleccione las vistas que desea que aparezcan en el archivo de dibujo.

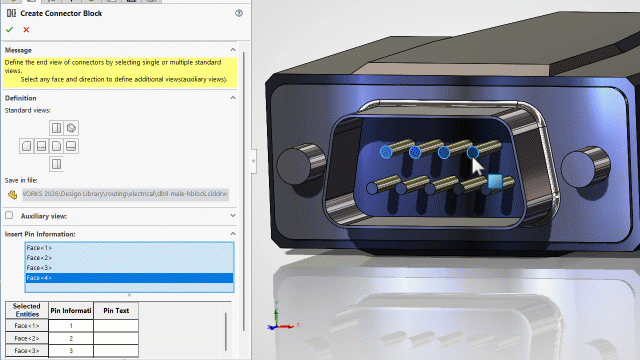

  5. En Insertar información de pasador, seleccione la cara de cada conector de la que desea obtener la información de pasador.
    Para cada cara que seleccione:
    • Aparece una línea con el título Cara <n> en Insertar información de pasador.
    • Se agrega una línea a la tabla Entidades seleccionadas.

  6. En la tabla Entidades seleccionadas, en Texto de pasador, escriba el texto que desea que aparezca con los pasadores correspondientes en el dibujo.
    • Por ejemplo: Pasador 1, pasador 2, pasador 3...

  7. Haga clic en .
  8. Haga clic en Archivo > Guardar.
    SOLIDWORKS crea un archivo de dibujo con el mismo nombre y ubicación que estableció en el Paso 2.
    En el bloque de conector, la lectura de anotación 000 representa el punto de entrada del cable o del cable del bloque de conector, mientras que la lectura de anotación 111 representa los pasadores de los conectores finales.
    Para obtener los mejores resultados, no modifique las posiciones de estas anotaciones.
