Bir montajda destek elemanı görevi gören veya yük kaldırma işlemleri gerçekleştiren kabloları, halatları veya zincirleri simüle etmek için kablo bağlantı elemanlarını kullanabilirsiniz.
Katı yüzeyler, kabuk kenarları veya tepe noktaları (katıların veya kabukların) ya da tepe noktaları ile yüzler, tepe noktaları ile dairesel kenarlar ve dairesel kenarlar ile yüzler gibi kombinasyonlar arasındaki kablo bağlantı elemanını belirleyebilirsiniz.
Kablo bağlantı elemanları, çekme yüküne maruz kaldığında eksenel kuvvetler taşıyan sadece germe elemanlarıdır. Kablo bağlantı elemanı yalnızca iki uç arasındaki mesafe ilk veya önceden gerilmiş uzunluğu aştığında (kablo, bu noktada çekme gerilimleri oluşturur) etkinleşir ve yapıyı desteklemeye yardımcı olur.
Kablo bağlantı elemanı, kablonun uç eklemlerinde bulunan bir referans düğümünü seçili yüzün veya kenarın bir bağlantı düğümü grubuna bağlamak için dağıtılmış bağlayıcı formülasyonunu kullanır. Bir tepe noktası seçerseniz kablo, etki alanı içinde çevredeki düğümlerden oluşan bir gruba bağlanır. Bağlayıcının dağıtılması, bağlantı düğümlerinin hareketini, referans düğümünün sürüklenme hareketiyle sınırlandırır.
Kablo bağlantı elemanlarıyla bir simülasyon çalıştırdıktan sonra eksenel kuvvet ve tork gibi bağlantı elemanlarının kuvvetlerini listeleyebilirsiniz. Kablo gerilim için tasarlandığı ve bükülme sertliği olmadığı için yırtılma kuvveti ve bükülme momenti geçerli sonuçlar değildir. Sonuçlar, seçim sırasına göre ilk referans düğümünden ikinci referans düğümüne kadar tanımlanan kablonun yerel koordinat sistemine göre rapor edilir. Eksenel kuvvet, bağlantı elemanının yerel eksenine göre yönüne bağlı olarak pozitif veya negatif bir değer gösterebilir. Bir kablo sıkıştırma yükleri altında kalırsa gevşek hale gelir ve eksenel kuvveti sıfır olarak bildirir.

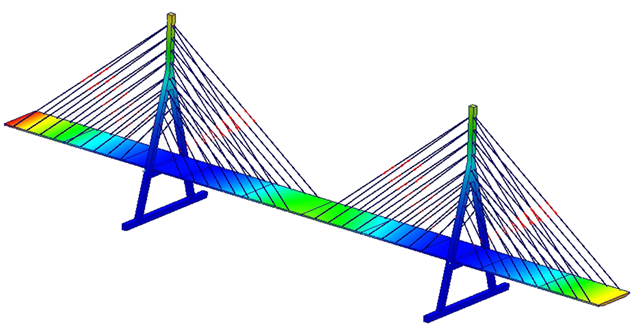

Kablo bağlantı elemanı kuvvet sonuçları, rapor edilen kuvvetlere ve tanımlanan güvenli eksenel kuvvete göre renklerle kodlanmıştır. Bu, kablo bağlantı elemanının aşırı gerilme, güvenli limitler dahilinde olma veya sıkıştırma altında kaldığından etkin olmama durumunu hızlı bir şekilde değerlendirmenize yardımcı olur.
| Color |
Tanım |
| Yeşil (güvenli limitler dahilinde) |
Bildirilen kablo eksenel kuvveti, belirlenen güvenli eksenel kuvvet dahilindedir. |
| Kırmızı (aşırı gerilmiş) |
Bildirilen kablo eksenel kuvveti, belirlenen güvenli eksenel kuvveti aşmaktadır. |
| Sarı (etkin değil) |
Bildirilen kablo eksenel kuvveti sıfırdır (kablo gevşektir veya sıkıştırma altındadır). |
Kablo bağlantı elemanı doğrusal statik etütlerde desteklenir ve SOLIDWORKS Simulation Professional ve SOLIDWORKS Simulation Premium ile kullanılabilir.
