Соединитель - Болт

Болт может соединять два компонента, несколько компонентов или компонент с основанием. Можно определить болты, проходящие через смешанный набор твердых тел, оболочек и тел из листового металла.

Тип

Значение диаметра тела болта должно быть равным или меньше диаметра грани(ей) резьбы.

Тугая посадка

Выберите этот параметр, если радиус стержня равен радиусу цилиндрических граней, связанных с по крайней мере с одной из деталей. Цилиндрическая грань, установленная при тугой посадке, является жесткой и деформируется стержнем, как твёрдое тело. Пример тугой посадки болтового соединителя.

Грани контакта тела . Выберите одну или несколько цилиндрических граней, контактирующих со стержнем. Если вы выбрали несколько поверхностей детали, они должны иметь одинаковые ось и радиус.

Материал

Simulation выбирает Легированную сталь из библиотеки материалов SolidWorks в качестве материала болта по умолчанию.

• Пользовательский. Определите ваши свойства материала. Задайте единицы измерения, Модуль Юнга, Коэффициент Пуассона и Коэффициент теплового расширения .

• Библиотека. Нажмите кнопку Выбор материала для открытия диалогового окна Материал.

Программа не поддерживает связь с выбранной библиотекой. Если вы редактируете библиотеку, изменения не отразятся на болте.

• Включить массу. Включает массу болта при анализе.

Данные прочности

• Известная площадь прочности при растяжении. Выберите этот параметр, если известна площадь прочности при растяжении (минимальная площадь резьбы болта).

• Рассчитанная площадь прочности при растяжении. Выберите этот параметр, чтобы программа вычислилаПлощадь прочности при растяжении болта.

• Площадь прочности при растяжении. Задайте известную площадь прочности при растяжении для болта.

• Шаг. Введите количество витков резьбы болта на дюйм или на миллиметр.

• Сила болта. Задайте прочность материала болта и ее единицы измерения.

Обычно используется три параметра прочности болта для определения отказа болта. Предел текучести, предел прочности и условный предел текучести (90% от предела текучести). Часто используется параметр предел текучести материала болта или разряд, но следует выбирать параметр, наиболее подходящий для применения.

• Запас прочности. Задайте запас прочности, необходимый для прохождения проверки проектирования болта. Отказ болта регистрируется, когда общая нагрузка превышает соотношение 1/Запас прочности. Нажмите здесь для проверки надежности болтов.

Предварительная нагрузка

• Единицы измерения .

• Осевое . Выберите этот параметр, если известна осевая нагрузка на болт.

• Вращающий момент . Выберите этот параметр, если известен вращающий момент, используемый для затяжки болта.

Коэффициент трения (K) . Программа использует данный коэффициент при вычислении осевого усилия от заданного вращающего момента.

Дополнительный параметр

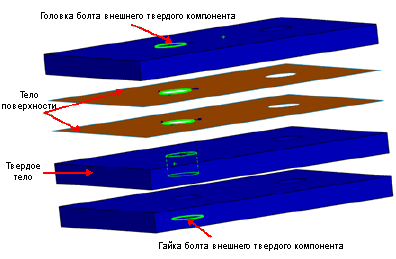

• Серия болтов. Выберите этот параметр для скручивания болтом более 2 деталей. Для нелинейных исследований можно скрутить болтом более двух компонентов.

Выберите цилиндрические поверхности твердых тел или круговые кромки поверхностей оболочки среднего компонента. Для нелинейных исследований, выберите цилиндрическую поверхность твердого тела.

• Симметричный болт. Если одна или две плоскости симметрии проходят через болт, он является симметричным.

Справочная геометрия . Для полусимметричных болтов выберите плоскость или плоскую грань симметрии.

Если вы используете симметричные болты, введите 1/2 или 1/4 полного значения предварительной нагрузки и 1/2 или 1/4 полной массы болта в зависимости от выбранного типа симметрии. Также при выводе списка сил болта после запуска исследования результаты будут равны 1/2 или 1/4 полной силы.

Настройки обозначения

• Редактировать цвет. Выберите цвет символов.

• Размер символа . Установите размер символов.

• Предварительный просмотр. Переключает видимость болта в графической области.

Примечания

• Применимо для статических и нелинейных исследований.

• Постановка задачи для соединителя болта является аппроксимацией сложного нелинейного поведения. Она дает точный результат, когда болты подвергаются растяжению. В сценариях нагрузки, когда болты подвергаются сжимающим нагрузкам, осевые силы болтовых соединителей возможно не будут точными. В таких случаях уменьшение в силе предварительной нагрузки болта может привести к ослаблению болта и потере контакта между болтом и компонентами. Это поведение не может быть смоделировано постановкой задачи с болтовыми соединителями в Simulation. В таких случаях смоделируйте болт и определите контактный набор без проникновения между болтом и компонентами.

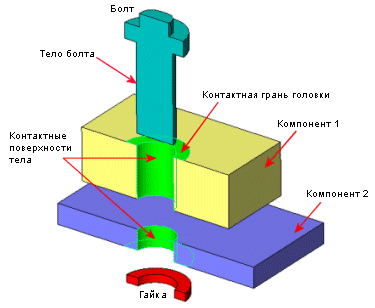

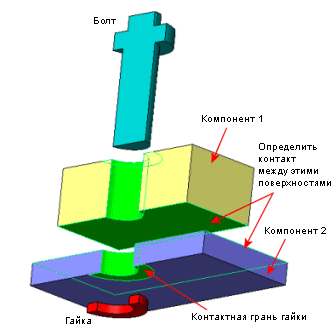

• Вам может потребоваться определить условия контакта для предотвращения интерференции, как показано:

• Для статических исследований можно учитывать толщину оболочки для контактов без проникновения между двумя поверхностями оболочки.

• Группа отверстий

• При добавлении болта в одно отверстие в группе отверстий, программное обеспечение позволяет распространить болты на все другие отверстия в группе отверстий.

• Программа группирует соединители на основе группы отверстий в отдельной папке.

• Редактирование одного болта в группе применяется ко всем соединителям в группе.

• Можно разбить серию болтов, разорвав связь между ними, и тогда каждый элемент можно редактировать отдельно. Нажмите правой кнопкой мыши на папку, содержащую группу, и выберите Разбить серию болтов.

• Разбив серию болтов, ее впоследствии можно восстановить. Нажмите правой кнопкой мыши на папку, содержащую группу, и выберите Восстановить серию болтов.
