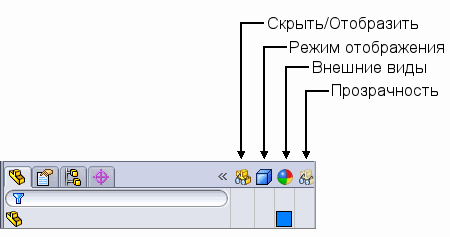

Панель дисплея

На панели дисплея можно просмотреть различные параметры отображения документов детали и чертежа. В сборках и деталях можно также изменить настройки.

Чтобы развернуть или свернуть панель дисплея:

  1. Нажмите в верхней части панели FeatureManager (справа от вкладок), чтобы раскрыть панель дисплея.

Панель дисплея отобразится в правой части панели FeatureManager.

  1. Нажмите , чтобы закрыть панель дисплея.

В документах детали можно просмотреть следующие параметры отображения:

Настройка отображения

Значок

Примечания

Скрыть/отобразить

Используется для тел. Указывает на то, что тело видимо. Можно также скрыть или отобразить эскизы или плоскости.

Используется для тел. Указывает на то, что тело скрыто.

Внешние виды

Используется для детали, тел и элементов. Отображается цвет или пустое изображение, если внешний вид не применен.

Прозрачность

Используется для детали, тел и элементов. Показывает, что прозрачность применена в окне Внешние виды PropertyManager (Менеджера свойств). Если прозрачность не применена, ничего не отображается.

Условные обозначения вида показывают внешний вид граней, элементов, тел и детали и являются ярлыком для редактирования внешнего вида.

В чертежных видах и телах можно просмотреть следующие параметры отображения:

Настройка отображения

Значок

Примечания

Скрыть/отобразить

, , , и т.д.

Чертежный вид. Указывает на то, что тело видимо.

, , , и т.д.

Чертежный вид. Указывает на то, что тело видимо.

Режим отображения

Каркасное представление

Невидимые линии отображаются

Скрыть невидимые линии

Закрасить с кромками

Закрашен

Информацию о документах сборки см. в разделе Панель дисплея в сборках.
