Использование панели выбора элементов

Панель выбора элементов - это плавающая контекстная панель инструментов, которая используется для проведения различия между разными типами элементов DimXpert. Варианты выбора в панели выбора элементов зависят от того, какая грань и команда являются активными. Панель выбора элементов используется для выбора любых элементов:

  • Размеры

  • Базы

  • Геометрические допуски

  • Схемы автоматических допусков

  • Создание массивов

Порядок расположения элементов в панели выбора элементов зависит от их сложности.

  • Основные элементы, например плоскости, цилиндры и конусы, расположены слева.

  • Сложные элементы, например отверстия цековки, канавки, прорези и массивы, расположены в центре.

  • Составные элементы, например сложные отверстия и точки пересечения, расположены справа. Для составных элементов требуется выбор дополнительных элементов.

При использовании DimXpert одна грань обычно может определить несколько типов элементов, связанных с производством, для которых требуются разные размеры и допуски.

Чтобы с помощью панели выбора элементов создать отдельные линейные размеры для массива отверстий:

  1. Откройте деталь, для которой будет создан размер, и выберите DimXpert для деталей.

  2. Нажмите Линейный размер (панель инструментов DimXpert) или выберите Инструменты, DimXpert, Линейный размер.

  1. Выберите грань левого отверстия.

По умолчанию в панели выбора элементов используется массив из 2 отверстий.

  1. В панели выбора элементов выберите элемент Отверстие .

  2. Нажмите в графической области для нанесения размера.

  1. В окне PropertyManager в разделе Допуск/Точность введите для параметра Максимальная вариация значение "0,5".

  2. Нажмите кнопку .

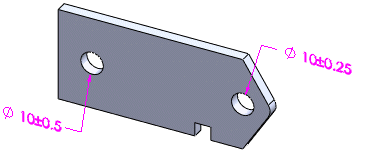

  1. Повторите процедуру для правого отверстия, используя значения допуска по умолчанию.
