Применение нескольких ограничений к элементам
Можно определить ограничения, как первичные, вторичные или третичные. Например, для сборки потребуется выполнить сопряжение элемента с несколькими элементами, такими как вал, ограниченный с обеих сторон набором отверстий.
Примеры
|
|

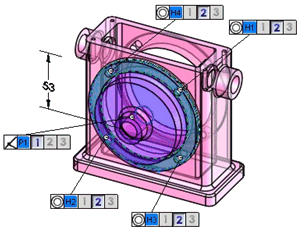

Вторичный вал |
|
В этом примере главный вал, который сопряжен с корпусом, должен быть выровнен в соответствии с левосторонним и правосторонним отверстиями корпуса. Вторичный вал должен быть выровнен в соответствии с центральными отверстиями двух накладок. |
|
|
|
Главный вал |
|
|
|
|
При ограничении главного вала с помощью корпуса выберите параметры концентричности  для правого и левого отверстий в качестве первичных ограничений.
|
|
|
|
|
|
При ограничении вторичного вала выберите параметры концентричности для каждой накладки в качестве первичных ограничений.
|
|
|
|
|
Другие примеры применения нескольких ограничений: |
|
|
Можно выполнить сопряжение накладки с двумя плоскостями на основании с помощью двух ограничений совпадения. |
|
|
|
|
|
Можно выполнить сопряжение четырех отверстий накладки с четырьмя отверстиями корпуса в качестве вторичного ограничения. |
|
