Alinear vistas
La alineación entre las vistas en SolidWorks es automática y ajustable. Por ejemplo, las 3 vistas estándar se alinean de forma automática vertical y horizontalmente, mientras que las vistas de sección, proyectadas y auxiliares se alinean en la dirección adecuada.
Se pueden arrastrar las vistas dentro de la alineación correcta. También se puede romper la alineación y arrastrar las vistas a cualquier punto de la hoja de dibujo. Las vistas se pueden girar, ocultar o visualizar.
|
Las 3 vistas estándar se alinean de forma automática. La vista superior se restringe horizontalmente y la vista derecha se restringe verticalmente de forma predeterminada. |
|
|

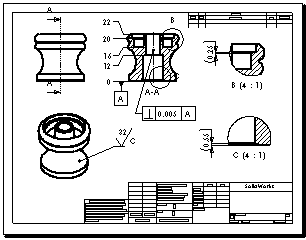

Las vistas de sección se alinean automáticamente en la dirección del corte. Las vistas de detalle no se alinean. |
|
Consulte Tutoriales de SolidWorks: Lección 3 - Dibujos
Consulte Tutoriales de SolidWorks: Técnicas avanzadas de dibujo
