テーブル関係式でプロパティを組み合わせる（Combining Properties in Table Equations）

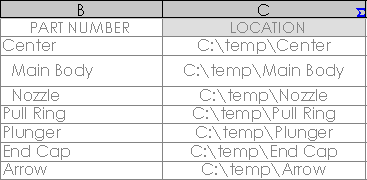

テーブル関係式でプロパティを組み合わせることができます。 次の例では、SW-ﾌｫﾙﾀﾞ名（SW-Folder Name）とSW-ﾌｧｲﾙ名（SW-File Name）プロパティを組み合わせて、構成部品の位置を部品表に表示します。

1. テーブルに新しい列を追加し、必要に従ってレベル付けをします。

2. テーブルでセルか列ヘッダーをクリックし、列タイプ（Column type）に関係式（Equation）を選択します。

3. 関係式(Equations)ツールを選択します。

4. ダイアログ ボックスでユーザー定義プロパティ（Custom Properties）をクリックし、SW-ﾌｫﾙﾀﾞ名（SW-Folder Name）を選択します。

5. 小数位数（Precision）で一般フォーマット（General Format）を選択すると、一連の空の中括弧 { } が入力されます。

   2つのユーザー定義プロパティを連結するには、この一般フォーマットの小数位数指定を使用する必要があります。

6. ユーザー定義プロパティ（Custom Properties）にSW-ﾌｧｲﾙ名（SW-File Name）を選択し、 をクリックします。





   関係式の記号 を列の右上のコーナーでクリックし、関係式を編集できます。
