Relaciones de posición en conflicto

A veces una relación de posición no se puede satisfacer porque los componentes ya están restringidos de tal manera que no se pueden mover dentro de la relación de posición. Los componentes pueden ser fijos o unidos por relaciones de posición a otros componentes.

Ejemplo

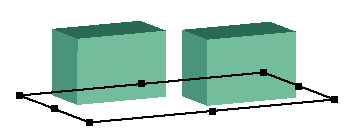

Las caras inferiores de estos dos bloques están unidas por relaciones de posición al mismo plano:

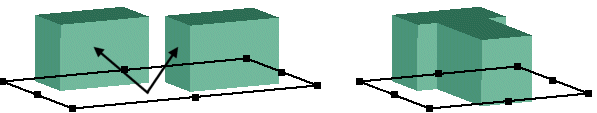

Si agrega una relación de posición coincidente entre el lado de un bloque y el lado del otro, los bloques se pueden mover dentro de la relación de posición:

Si agrega una relación de posición coincidente entre la parte inferior de un bloque y la parte superior de otro, obtiene un mensaje de error. El primer bloque no se puede unir por una relación de posición simultáneamente al plano y a la parte superior del segundo bloque, porque la parte inferior del segundo bloque también está unida por una relación de posición al plano.

Cómo ayuda MateXpert

En este ejemplo, cuando hace clic en Diagnosticar en MateXpert, el programa lista tres relaciones de posición en conflicto. Estas relaciones de posición son las dos relaciones Coincidentes al plano y la relación de posición Coincidente de la cara inferior a la cara superior.

Cuando se hace clic en la relación de posición con el problema, MateXpert indica que las caras cuya posición está relacionada no son coincidentes e informa cuán separadas están.

Cómo puede resolver el problema

Elimine, suprima o edite una de las relaciones de posición en conflicto.

También puede utilizar anotaciones para relaciones de posición y Ver errores de relación de posición para ayudar a identificar y resolver problemas de relaciones de posición.

Temas relacionados

Errores de diseño y relaciones de posición

Relaciones de posición para geometría colgante

Conflictos de relaciones de posición que se deben evitar
