Superficie redondeada
Se puede utilizar un redondeo para suavizar la arista entre dos caras adyacentes en un conjunto de superficies que se encuentran en ángulo.
Seleccione una Vista preliminar parcial, una Vista preliminar completa o Sin vista preliminar en el PropertyManager Redondeo. Se incluyen vistas preliminares para
todos los tipos de redondeo
.
|
|

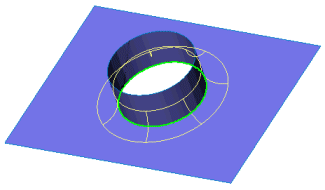

Superficie redondeada de radio constante con Vista preliminar completa
|

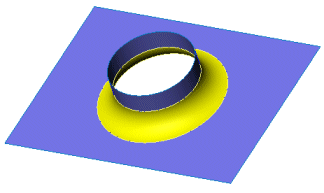

Superficie redondeada de radio constante aplicada
|
|
|
Superficie redondeada con múltiples radios con Vista preliminar parcial
|
Superficie redondeada con múltiples radios aplicada
|
Redondear superficie funciona igual que redondear sólidos, con unas pocas excepciones.
Puede:
-
Redondear las aristas de un conjunto de superficies.
-
Realizar redondeos de superficie con múltiples radios.
-
Crear redondeos entre dos superficies, o redondeos de cara.
-
Agregar parámetros de adaptados a los redondeos de superficie.
-
Realizar redondeos de superficie con líneas de retención.
-
Recortar o conservar las superficies redondeadas en un redondeo de cara.
-
Crear un redondeo con radio variable sobre una superficie
.
-
Hacer clic en Invertir normal a cara para seleccionar un conjunto de caras para invertir la dirección del redondeo.
No puede:
Para redondear aristas sobre un conjunto de superficies:
-
Haga clic en Redondeo en la barra de herramientas Operaciones, o en Insertar, Superficie, Redondeo/Redondo.
-
Configure las opciones del PropertyManager.
-
Haga clic en Aceptar .
