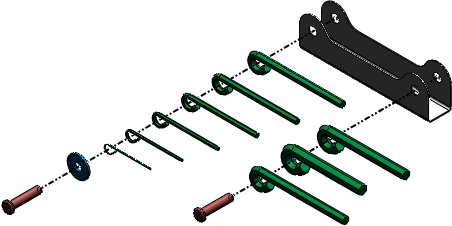

Vous pouvez créer une vue de mise en plan éclatée à partir d'une vue éclatée existante dans un assemblage. La vue réelle est une vue de modèle, habituellement dans l'orientation isométrique.
Pour créer une vue de mise en plan éclatée :
-
Dans l'assemblage:
-
Créez une nouvelle configuration.
-
Créez une vue éclatée.
-
Dans la mise en plan:
-
Insérez une vue de modèle de l'assemblage en utilisant l'orientation voulue pour la vue éclatée.
- Cliquez sur la vue de mise en plan à l'aide du bouton droit de la souris et sélectionnez Propriétés.
-
Dans la boîte de dialogue Propriétés de la vue de mise en plan, sous Informations sur la configuration, sélectionnez Montrer dans l'état éclaté.
Pour afficher ces vues de mise en plan à l'état éclaté, vous pouvez également :
- Cliquer à l'aide du bouton droit de la souris sur la vue de mise en plan et cliquer sur Montrer dans l'état éclaté.
- Dans le PropertyManager Vue de mise en plan, sous Configuration de référence, sélectionner Montrer dans l'état éclaté.
