Panoramica ScanTo3D

Usando la funzionalità ScanTo3D del software SolidWorks, è possibile aprire i dati di scansione da qualsiasi scanner (file di mesh o nuvola a punti), preparare i dati quindi convertirli in una superficie o modello solido.

All'apertura dei dati di scansione, l'utente potrà aprirli come documento nuovo di parte o importarli nel documento attivo di parte. Fare clic su Opzioni nella finestra Apri e impostare le opzioni.
ScanTo3D ridurrà notevolmente il tempo necessario per costruire i modelli complessi 3D dai dati non digitali. I progettisti possono usare ScanTo3D per vari scopi:
  • Progettisti medici - Per creare oggetti anatomici per riferimento.
    Esempio di un solido creato dai dati scannerizzati di una mano, usando la Creazione automatica della Creazione guidata delle superfici.
  • Progettisti di beni di consumo - Per creare rappresentazioni veloci di componenti fisici costruiti con argilla per esempio.
  • Progettisti di macchine - Per creare riferimenti rapidi per le parti OEM.
ScanTo3D è disponibile solo con SolidWorks Premium. Per attivare ScanTo3D, fare clic su Strumenti > Aggiunte e selezionare ScanTo3D.
Con uno scanner NextEngine, fare clic su NextEngine Scan Tool_NextEngine_Scan_ScanTo3D.gif (barra degli strumenti ScanTo3D) o su Strumenti > ScanTo3D > NextEngine Scan per avviare NextEngine.

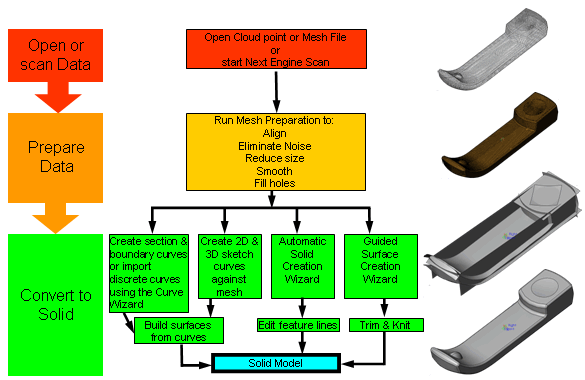

Panoramica del Processo ScanTo3D
