Raccordi arrotondati completi

Crea raccordi tangenti a tre gruppi di facce adiacenti (con una o più facce tangenti).

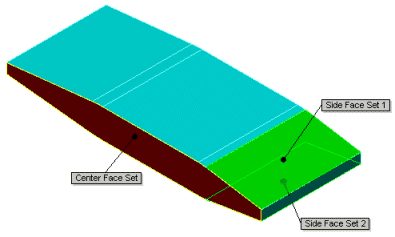

Selezionare tre gruppi di facce adiacenti.

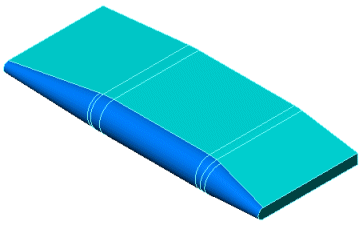

Il raccordo arrotondato completo viene applicato ad un lato del modello.

Elementi da raccordare

Gruppo facce 1 laterale Selezionare la prima faccia laterale.
Gruppo facce centrale Selezionare la faccia centrale.
Gruppo facce 2 laterale Selezionare il gruppo di facce opposto a Gruppo facce 1 laterale .
  Propagazione tangente Estende il raccordo a tutte le facce tangenti alla faccia selezionata. Esempio: Propagazione tangente
  Anteprima completa Visualizza un'anteprima di raccordo di tutti i bordi.
  Anteprima parziale Visualizza un'anteprima di raccordo di un bordo solo. Premere il tasto A per visualizzare ogni anteprima di raccordo in rotazione.
  Nessuna anteprima Migliora i tempi di ricostruzione con modelli complessi.
