Pozwala na wymiarowanie rysunku przy użyciu wymiarowania inteligentnego lub narzędzia DimXpert Wymiarów.
Aby otworzyć tego menedżera właściwości PropertyManager, należy:
Wybrać jeden lub więcej wymiarów.
Jeżeli wybierzemy wiele wymiarów, dostępne będą tylko te właściwości, które stosują się do wszystkich wybranych wymiarów.
Pomocnicze narzędzia wymiarowania
|
Inteligentne wymiarowanie |
Pozwala na tworzenie wymiarów przy użyciu narzędzia Inteligentny wymiar. |
|
Szybkie wymiarowanie |
Pozwala na włączenie lub wyłączenie manipulatora szybkich wymiarów.Należy wybrać aby włączyć, wyczyścić, aby wyłączyć.To ustawienie jest utrzymywane pomiędzy sesjami. |
|
DimXpert Wymiarów |
Pozwala na zastosowanie wymiarów w celu całkowitego zdefiniowania operacji technologicznych (szyków, szczelin, kieszeni, zaokrągleń itp.) oraz wymiarów bazujących. |

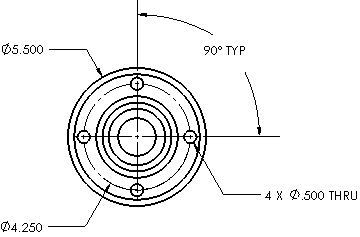

Schemat szyku
Stosuje wybrany schemat wymiarowania do szyków.
Schemat wymiarowania
Zastosowuje wybrany schemat wymiarowania, Linia bazowa lub Łańcuch, do operacji technologicznych i wymiarów bazujących.
Baza pomiarowa
Wg wierzchołka/środka otworu. |
Mierzy operacje technologiczne i wymiary bazujące z elementu wybranego w obszarze graficznym.Wierzchołek może być rzeczywistym wierzchołkiem lub punktem środkowym okręgu. |
Wg wyboru |
Mierzy operacje technologiczne i wymiary bazujące względem krawędzi X i Y wybranych poprzez utworzenie wirtualnego punktu przecięcia.Istnieje możliwość przeciągania początku układu współrzędnych w celu obrócenia lub ustawienia kąta Obrotu.Jeżeli krawędzie X i Y przecinają się, konieczne jest użycie opcji Wg wierzchołka. |
Warstwa
W rysunkach z nazwanymi warstwami, należy wybrać warstwę.
