Paleta wymiarów

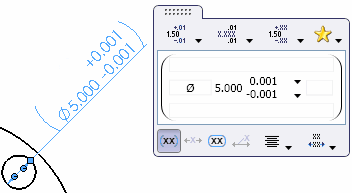

Podczas wstawiania lub wybierania wymiaru pojawia się paleta wymiarów ułatwiająca zmianę formatowania i właściwości wymiarów. W palecie można zmieniać tolerancję, precyzję, styl, tekst i inne opcje w formatowania, bez przechodzenia do menedżera właściwości PropertyManager.

W przypadku wybrania więcej niż jednego wymiaru, właściwości i formatowanie ustawiane w palecie mają zastosowanie do wszystkich wymiarów.

Aby wyświetlić paletęwymiarów, należy:

Wstawić lub wybrać wymiar w rysunku.

W przypadku wstawienia lub wybrania jednego lub więcej wymiarów, na prawo i powyżej wskaźnika pojawi się przycisk przerzucania palety wymiarów. Przemieszczenie wskaźnika nad ten przycisk powoduje wyświetlenie palety wymiarów. Aby przypiąć paletę, należy kliknąć w dowolnym jej miejscu. Paleta wymiarów znika po przeniesieniu wskaźnika poza obszar graficzny lub usunięciu wyboru wymiaru w inny sposób, np. poprzez kliknięcie w obszarze graficznym. Paleta wymiaru jest kontekstowym paskiem narzędzi, który może być wyłączony.

Typ tolerancji

Należy wybrać z listy. Dostępne wybory zależą od typu wymiaru.

W zależności od typu tolerancji paleta wymiarów wyświetla strzałki w dół, umożliwiające wybranie odchyłki górnej lub dolnej. Strzałek tych można użyć do zmiany odchyłki górnej lub dolnej.
Dokładność jednostek

Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.

Dokładność tolerancji

Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.

Styl

Należy wybrać ustawienia formatowania zastosowane dla innych wymiarów w rysunku, co oszczędza czas przy formatowaniu wymiarów. Aby zdefiniować style, patrz: Styl.
Dodaj nawiasy dimension_palette_parenthesis.png
Wyśrodkuj wymiar dimension_palette_center.png

Kiedy przeciągamy tekst wymiaru pomiędzy pomocniczymi liniami wymiaru, tekst wymiaru jest przyciągany do środka pomocniczych linii wymiaru.
Wymiar kontrolny dimension_palette_inspection.png
Odsuń tekst dimension_palette_offset.png
Wyrównanie poziome
Wyrównanie pionowe
