Pour afficher le PropertyManager :
Dans une pièce de tôlerie, cliquez sur Tôle pliée sur arête
(barre d'outils Tôlerie).
Certains champs acceptant une saisie numérique vous permettent de créer une équation en saisissant = (signe égal) et en sélectionnant des variables globales, fonctions et propriétés de fichier dans une liste déroulante. Voir Entrée directe d'équations.
Angle
|
Angle de la tôle pliée
|
Définissez une valeur. Si vous sélectionnez Jusqu'à l'arête et fusionner pour Longueur de la tôle pliée afin de fusionner deux corps dans une pièce à corps multiples, l'angle est verrouillé. Cliquez sur le  pour le déverrouiller et le modifier. |
|
Sélectionnez cette face
|
Sélectionnez une face pour définir la relation parallèle ou perpendiculaire pour l'Angle de la tôle pliée. |
| |
Perpendiculaire à la face
|
La tôle pliée sur arête est définie perpendiculairement à la face choisie dans Sélectionnez une face. |
| |
Parallèle à la face
|
La tôle pliée sur arête est définie parallèlement à la face choisie dans Sélectionnez une face. |
Longueur de la tôle pliée
|
Condition de fin de longueur
|
Sélectionnez l'une des options suivantes :
|
Borgne
|
Crée la tôle pliée sur arête en fonction de la Longueur et de la Direction spécifiées. -
Longueur
-
Inverser la direction
 . Change la direction de la tôle pliée sur arête.
-
Intersection virtuelle extérieure
 , Intersection virtuelle intérieure
 , Pli tangent

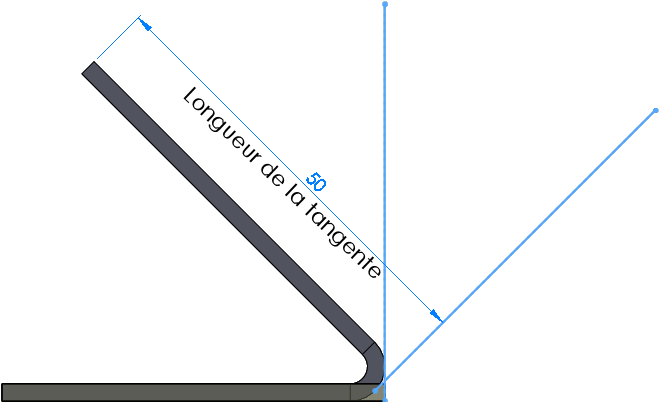

 . Spécifie l'origine de la mesure. Une intersection virtuelle crée un point d'esquisse au point d'intersection virtuelle de deux entités d'esquisse (voir Création d'intersections virtuelles). L'option Pli tangent est valide pour les plis supérieurs à 90º et vous permet d'utiliser la longueur tangente d'une tôle pliée comme base pour le calcul de la longueur. Vous pouvez saisir la longueur tangente sans utiliser de calculs supplémentaires.
|
|
Jusqu'au sommet
|
Crée la tôle pliée sur arête jusqu'à un sommet que vous sélectionnez dans la zone graphique. Vous pouvez la créer dans la direction normale au plan de la tôle pliée ou parallèle à la tôle de base pliée.
|
Normal au plan de la tôle pliée
|
Le sommet sélectionné coïncide avec la face de fin de la tôle pliée sur arête.
|
|
Parallèle à la tôle de base pliée
|
Le sommet sélectionné passe par un plan qui est parallèle à la face de la tôle de base pliée.
|
|
Normal au plan de la tôle pliée. Le sommet rouge coïncide avec la face de fin de la tôle pliée sur arête. (Une ligne d'esquisse est affichée pour plus de clarté.) |
|
|
Parallèle à la tôle de base pliée. Le sommet rouge passe par un plan qui est parallèle à la face de la tôle pliée de base. (Une ligne d'esquisse est affichée pour plus de clarté.) |
|
|
|
Jusqu'à l'arête et fusionner
|
Dans une pièce à corps multiples, fusionne l'arête sélectionnée avec une arête parallèle sur un autre corps. Sélectionnez une arête de destination sur le second corps.
|
Intersection virtuelle extérieure , Intersection virtuelle intérieure
|
Spécifie l'origine de la mesure.
|
|
Sélectionnez une arête de destination
|
|
|
|
Position de la tôle pliée
| |

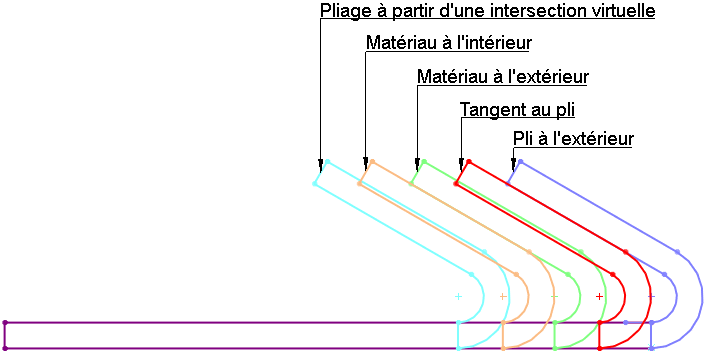

Position du pli
|
Sélectionnez l'une des options suivantes :
|
Matériau à l'intérieur
|
|
|
Matériau à l'extérieur
|
|
|
Pli à l'extérieur
|
|
|
Pliage à partir d'une intersection virtuelle
|
|
|
Tangent au pli
|

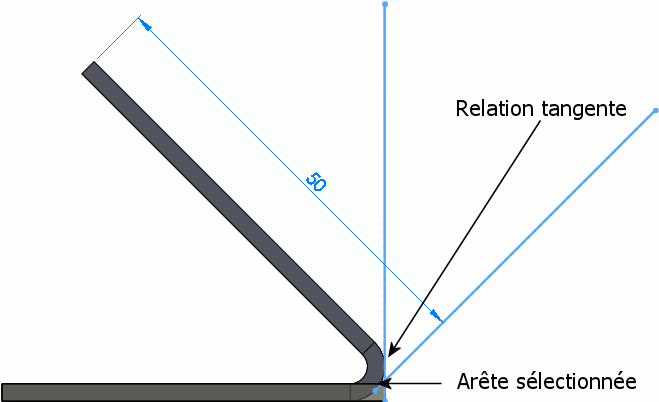

Valide pour toutes les options de longueur de tôle pliée et pour les plis supérieurs à 90º. La position de la tôle pliée sera toujours tangente à la face latérale associée à l'arête sélectionnée et la longueur de la tôle pliée conservera toujours la longueur exacte.
|
|
| |
Ajuster les plis de côté
|
Enlève le matériau en excès dans les plis voisins. Le matériau en excès apparaît lorsque l'un des plis d'une Tôle à bords repliés touche un pli existant. L'enlèvement de matière qui ajuste les plis voisins est dimensionné automatiquement et ne peut pas être modifié.
|
| Ceci est l'aperçu de la fonction Tôle pliée sur arête. La région de pliage de l'aperçu en bleu touche le pli de la base-tôle pliée en forme de L. |
|
|
| Résultat avec l'option Ajuster les plis de côté désactivée. |
Résultat avec l'option Ajuster les plis de côté activée. |
|
| |
Décalage
|
Sélectionnez cette option pour décaler la tôle pliée par rapport au corps de tôlerie. |
| |
Condition de fin de décalage
|
Sélectionnez un objet pour la
Condition de fin de décalage
. |
|
|
Inverser la direction
|
Change la direction du décalage. |
|
|
Distance de décalage
|
Définissez une valeur. |
Zone de pliage personnalisée
Sélectionnez pour définir un Type de zone de pliage et une valeur pour la zone de pliage.
Type de grugeage personnalisé
Sélectionnez un
Type de grugeage personnalisé
pour ajouter des coupes de grugeage, puis sélectionnez le type de coupe de grugeage.
