Verwenden Sie den PropertyManager Abweichungsanalyse, um Abweichungen zwischen dem Netz und anderen Elementen, die durch Bezugnahme auf das Netz verursacht werden, anzuzeigen.
Farbiges Netz oder farbige Grate zeigen die Abweichung. Führen Sie den Cursor über die Abweichung, um bestimmte Abweichungswerte anzuzeigen. Sie können einen detaillierten Abweichungsbericht speichern.
Analyseart
| |
Abweichung Oberfläche zu Netz
|
Auf dem Netz wird die Abweichung zwischen der extrahierten Oberfläche und dem Netz farbig angezeigt. Für jeden Eckpunkt im Netz berechnet die Software den nächsten Punkt, der normal auf die Oberfläche liegt.
|
|
| |
Abweichung Kurve zu Netz
|

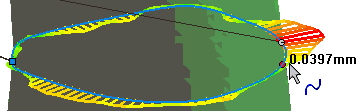

Farbige Grate entlang der Kurve zeigen die Abweichung zwischen den Abtastpunkten auf er Kurve und den projizierten Punkten auf dem Netz.
|
|
| |
Abweichung Netz zu Netz
|
Erstellen Sie ein Usprungsnetz als Referenz für die Erstellung eines anderen Arbeitsnetzes. Messen Sie zum Ursprungsnetz zurück, um sicherzustellen, dass das Arbeitsnetz innerhalb der Toleranz bleibt.
|
|
Analyseparameter
|
Netz oder Unternetz
|
Wählen Sie das Netz aus, für das die Abweichung analysiert werden soll.
|
 ,  ,
|
Oberflächen , Kurven oder Ausgangsnetzoder Unternetz
|
Wählen Sie die Elemente aus, von denen die Abweichung zum ausgewählten Netz oder Unternetz analysiert werden soll.
|
|
Sensitivität
|
Definiert die Anzahl der Abtastpunkte, die verwendet werden. Bei Kurven steuert diese Option die Anzahl der angezeigten Grate.
|
|
Obere Grenze
|
Definiert die obere Abweichunsgrenze.
|
|
Untere Grenze
|
(nicht verfügbar für Abweichung Kurve zu Netz.) Definiert die untere Abweichungsgrenze.
|
| |
Berechnen
|
Zeigt die Abweichungsanalyse an.
|
| |
Bericht
|
Speichert den Abweichungs-Analysebericht als eine .txt-Datei.
|
Abweichungsanalyse
Definieren Sie die Farben, die für die Anzeige der Abweichungsanalyse verwendet werden sollen. Die Software stellt die Werte zwischen der oberen und unteren Grenze in sich verlaufend ändernden Farben an. Werte über und unter der Grenze werden in einer Einzelfarbe angezeigt.
