Bohrungsgrößen in Konfigurationen

Im PropertyManager Bohrungsspezifikation können Sie die Größe von Bohrungsassistent-Bohrungen konfigurieren, indem Sie auf Konfigurationen klicken und Diese Konfiguration, Alle Konfigurationen, oder Konfigurationen festlegen auswählen.

Für die Spaltenüberschrift einer Tabelle zur Steuerung der Bohrungsgröße gilt folgende Syntax:

$HW-GRÖSSE@Feature-Name

Bei der Spaltenüberschrift wird nicht zwischen Groß- und Kleinschreibung unterschieden.

Klicken Sie in die Tabellen-Körperzellen, und wählen Sie Bohrungsgrößen aus den Listen aus. Wenn eine Zelle leer bleibt, wird standardmäßig die kleinste verfügbare Bohrungsgröße für diesen Bohrungstyp verwendet.

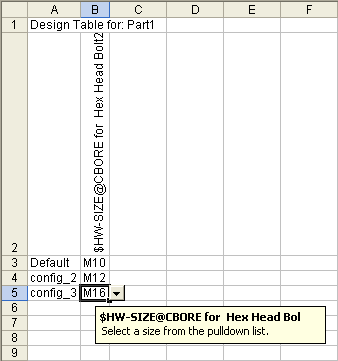

Beispiel für eine Tabelle, die die Größe einer Bohrungsassistent-Bohrung steuert:
