Selon la fonction de balayage, vous pouvez choisir l'un des profils suivants :
-
Un Profil d'esquisse crée un balayage de base, de bossage, d'enlèvement de matière ou de surface en déplaçant un profil 2D le long d'une trajectoire d'esquisse 2D ou 3D.
Si vous utilisez un profil de mi-trajectoire, vous pouvez créer un balayage bidirectionnel.
Vous pouvez sélectionner des faces, arêtes et des courbes directement à partir de modèles en tant que profils de balayage. La sélection améliorée est prise en charge avec les fonctions d'enlèvement de matière balayage Bossage, Base, Enlèvement de matière, Surface et Assemblage.
Vous pouvez sélectionner :
- Des faces à partir de la géométrie du modèle.
- Une arête simple ou des courbes de géométrie de référence qui contiennent une boucle lisse fermée.
- Un groupe d'arêtes ou de courbes sélectionnées comme une boucle à l'aide du SelectionManager.
 |
 |
 |

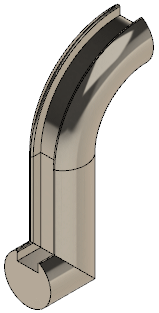

| Sélectionnez une face pour le Profil de l'esquisse |
Sélectionnez des arêtes à l'aide du SelectionManager pour le Profil de l'esquisse |
Fonction de balayage |
- Un Profil circulaire crée une tige pleine ou un tube creux le long d'une ligne d'esquisse, d'une arête ou d'une courbe directement sur un modèle sans avoir à esquisser les profils.
- Un Profil volumique crée un enlèvement de matière balayage à l'aide d'un corps-outil et d'une trajectoire, par exemple pour créer une coupe autour d'un corps cylindrique.
