Ansichtspalette

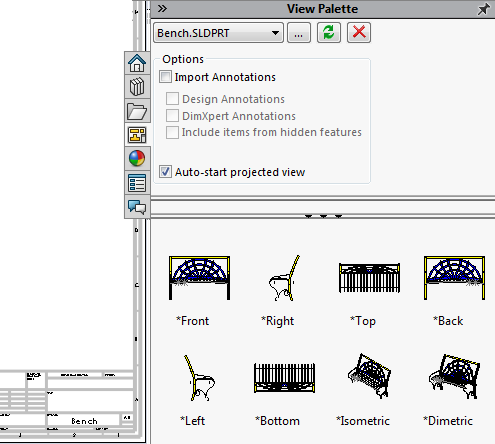

Verwenden Sie die Ansichtspalette im Task-Fensterbereich zum schnellen Einfügen einer oder mehrerer Ansichten in die Zeichnung. Diese Palette enthält Bilder von Standardansichten, Beschriftungsansichten, Schnittansichten und Abwicklungen (Blechteile) des ausgewählten Modells. Sie können die Ansichten auf das Zeichenblatt ziehen, um eine Zeichenansicht zu erstellen. Jede Ansicht wird dabei als Modellansicht.

Die Ausrichtung der Ansichtspalette basiert auf den acht Standardausrichtungen („Vorderseite“, „Rechts“, „Oben“, „Rückseite“, „Links“, „Unten“, „Aktuell“ und „Isometrisch“) und den benutzerdefinierten Ansichten im Teil bzw. in der Baugruppe. Nachdem Sie die Ansicht platziert haben, können Sie Ansichten falten oder hieraus projizieren.

Wenn Sie eine Ansicht verwenden, wird sie von der Palette entfernt.



Der Ansichtspalette werden in folgenden Situationen Ansichten hinzugefügt:

  • Klicken Sie auf Zeichnung aus Teil/Baugruppe erstellen .
  • Sie suchen in der Ansichtspalette nach einem Dokument.
  • Sie wählen in der Ansichtspalette in einer Liste von geöffneten Dokumenten ein Dokument aus.
In großen Baugruppen, in der Regel mehr als 200 Komponenten, wird die Ansichtspalette nicht ausgefüllt. Verwenden Sie Einfügen > Zeichenansicht, um eine Modellansicht in eine Zeichnung einzufügen.
Die Ansichtspalette unterstützt AutoCAD 2002 bis 2008.

Einfügen von Zeichenansichten von der Absichtspalette, wenn keine Teile oder Baugruppen geöffnet sind

Zeichenansichten von der Ansichtspalette einfügen:

In einer Zeichnung ohne geöffnete Teile oder Baugruppen:

  1. Wählen Sie den Task-Fensterbereich und die Ansichtspalette .
  2. Klicken Sie auf Browse (...) in der Ansichtspalette.
  3. Wählen Sie ein Teil oder eine Baugruppe aus, und klicken Sie auf Öffnen.
  4. Ziehen Sie eine Ansicht in den Grafikbereich.
    Sie können weitere Ansichten auf die vorhandenen Ansichten ausrichten. Verwenden Sie hierzu die gepunkteten Referenzlinien, die zwischen diesen Ansichten angezeigt werden, wenn die Option Projektionsansicht automatisch starten aktiviert ist.

Einfügen von Zeichenansichten von der Absichtspalette, wenn Teile oder Baugruppen geöffnet sind

In einer Zeichnung mit geöffneten Teilen oder Baugruppen:

  1. Wählen Sie den Task-Fensterbereich und die Ansichtspalette .
  2. Wählen Sie das Teil oder die Baugruppe, die eingefügt werden sollen, aus der Liste in der linken oberen Ecke der Ansichtspalette aus.
  3. Ziehen Sie eine Ansicht in den Grafikbereich.
    Sie können weitere Ansichten auf die vorhandenen Ansichten ausrichten. Verwenden Sie hierzu die gepunkteten Referenzlinien, die zwischen diesen Ansichten angezeigt werden, wenn die Option Projektionsansicht automatisch starten aktiviert ist.
    Wenn Sie eine Ansicht von einer Zeichnung löschen, können Sie die Ansicht von der Ansichtspalette erneut einfügen, indem Sie auf Aktualisieren oben in der Platte klicken.
    Alles aus Ansichts-Palette nach dem Löschen von Ansichten entfernen:

    Wenn Sie alle Ansichten in der Ansichts-Palette löschen, klicken Sie auf Alles löschen in der Ansichts-Palette, um externe Referenzen von einer Zeichnung zu entfernen.
