コーナー トリムの作成

コーナー トリム ツールは、展開した板金部品のエッジや面から材料を切り落としたり、カットします。

コーナー トリムを作成するには：

  1. 板金部品を作成する。
  2. (板金ツールバーの) コーナー トリム（Corner-Trim）Tool_Corner_Trim_Sheet_Metal.gif をクリックするか、挿入 (Insert) > 板金 (Sheet Metal) > コーナー トリム (Corner Trim) をクリックします。
  3. コーナー トリム PropertyManager で、リリーフ オプション に次のように設定します:
    1. コーナー エッジ のエッジを選択します。

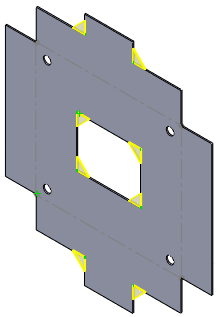

    2. 全コーナーを集める をクリックします。
    3. リリーフ タイプ の値を選択します。
    4. ベンドライン中心 を選択するか、選択解除します。
    5. 半径 または 横の長さ の値を設定します。
    6. 値を設定するために、厚みとの比率(Ratio to thickness) を選択します。
    7. ベンドに正接 を選択します。
    8. フィレットされたコーナー追加 を選択して、 半径 PM_Radius.gif の値を設定します。
  4. をクリックします。

展開された部品への材料の追加と削除

展開された部品に材料を付け加えるか、あるいは引くために：

  1. コーナー トリム PropertyManager で、ブレーク コーナー オプション に次のように設定します:
    1. コーナー エッジと/またはフランジ面 PM_parameters.gif を選択します。
    2. 全コーナーを集める をクリックします。
      全コーナーを集める は展開された状態のみで実行可能です。

    3. 内側のコーナーのみ を選択するか、選択解除します。
    4. ブレーク タイプ を選択します。 面取り PM_shm_Chamfer.gif または フィレット PM_shm_Fillet.gif。
    5. 距離 (面取り) または 半径 PM_Radius.gif (フィレット) の値を設定します。
  2. PM_OK.gif をクリックします。

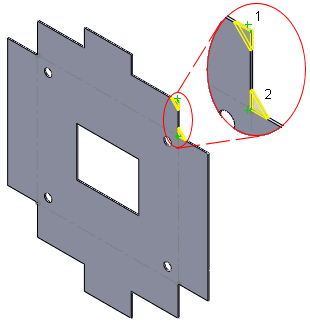

    1. 外側のコーナー：材料のカット

    2. 内側のコーナー:材料を追加
