添加曲率控制到样条曲线

要添加曲率控制：

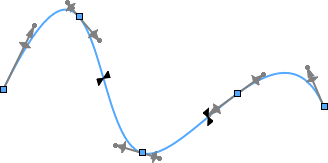

  1. 在编辑草图模式中，选择一样条曲线：
  2. 单击添加曲率控制 Tool_Add_Curvature_Control_Spline_Tools.gif（样条曲线工具工具栏），或单击工具 > 样条曲线工具 > 添加曲率控制，以显示新的曲率控制点。
  3. 拖动以放置控标。
    当您拖动曲率控制点且控制点更换边侧时，这表明您穿越了拐点。要显示拐点，用右键单击并选择显示拐点 Tool_Show_Inflection_Points_Spline_Tools.gif。
  4. 单击以定位控标。
  5. 选择曲率控制点的球状之一，然后沿向量控标往任一方向拖动来调整曲率的半径。
    视频:添加曲率控制
  6. 单击 PM_OK.gif。
