定义约束和目标

您可以使用传感器来定义设计算例的约束和目标。您也可约束使用从动整体变量。

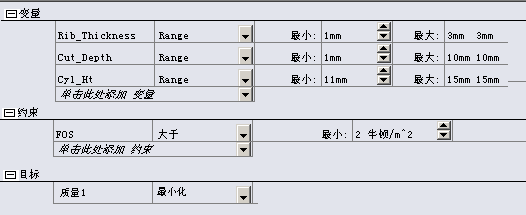

1. 在变量视图标签上，在约束中选择 FOS。

   该变量会采用从 FeatureManager 设计树中安全系数 (FOS) 传感器跟踪到的值。



2. 为 FOS 选择 Ready_Torsion。

   通过运行 Ready_Torsion 算例，设计算例会在每次迭代时更新传感器数值。

3. 为条件选择大于，为最小键入 2。

   您要求优化的旋钮设计至少能够承受强度是其操作载荷两倍的载荷。

4. 在目标中，从传感器列表中选择 Mass1。
5. 为 Mass1 选择最小化。

   您要尽可能将旋钮的质量减至最轻，同时不违反 FOS 的约束。
