基準特徵 PropertyManager

PropertyManager 控制基準特徵符號的屬性。

要插入基準，請執行下列操作之一：

• 對於零件，按一下基準 （DimXpert 工具列），或工具、DimXpert、基準。請參考 零件的 DimXpert 概要。

• 對於工程圖，按一下基準特徵 （註記工具列），或插入、註記、基準特徵符號。

樣式

標示設定

標示 。 出現在基準特徵方塊中的文字。

導線

使用文件樣式。文件的樣式是根據在文件屬性 - 基準中指定的設定。清除來選擇一個不同的方塊及附加樣式。每個方塊樣式有同的附加樣式組。

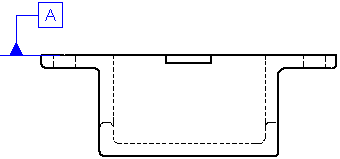

引線選項會加入彎折到符號中。根據所附著的邊線，引線彎折永遠是水平或垂直的。如果您加入符號至環形邊線上，會自動選擇引線選項。

文字

將游標放置在文字區域。按一下進階來存取符號資料庫。.

導線/框架樣式

使用文件顯示

• 選擇來使用在文件屬性 - 基準中組態的樣式及厚度。

• 清除來設定導線樣式 或粗細 。

圖層

在有命名圖層的工程圖中，選擇一個圖層。
