基準特徵符號

您可以將基準特徵符號附加於以下項次︰

• 零件或組合件中的模型平坦面或者參考基準面

• 在工程視圖中，於顯示為邊線（包括側影輪廓線）的曲面或者剖面視圖曲面上以辨識在零件中的基準平面。

• 幾何公差符號框架

• 在註解中

• 在ㄧ個尺寸中，除了是：

• 座標尺寸

• 導角尺寸

• 角度尺寸（除非符號是根據 1982 標準顯示）

• 弧尺寸

您也可以將基準特徵符號拖曳及置放到現有的尺寸與幾何公差框架中。

插入基準特徵符號︰

1. 執行下列操作之一：

• 對於零件，按一下基準 （DimXpert 工具列），或工具、DimXpert、基準。請參考 零件的 DimXpert 概要。

• 對於工程圖，按一下基準特徵 （註記工具列），或插入、註記、基準特徵符號。

您可以預選尺寸或幾何公差符號來將基準特徵符號附加至註記上，或您可以在產生基準特徵符號之後，將其拖曳至尺寸或幾何公差符號上。

2. 在基準特徵 PropertyManager中編輯選項。.

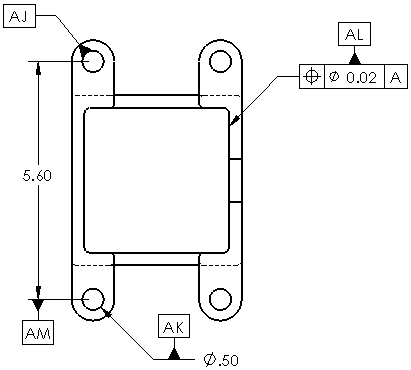

3. 在圖面中按一下以放置附加物，然後放置符號。附加物（例如填實的三角形）與工程圖邊線的角度彎曲。

4. 依需要繼續插入數個符號。

5. 按一下確定。

如果您將基準特徵符號拖離模型邊線，則會加入延伸線。

要編輯基準特徵符號，請選擇此符號。

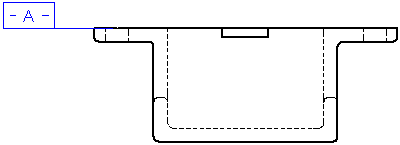

注意：如果您使用 ANSI 尺寸標註標準，您可以用 1982 樣式顯示基準特徵符號。要為啟用中的文件選擇此選項，按一下工具、選項、文件屬性、註記、基準。選擇根據 1982 標準顯示基準：

相關主題

DimXpert 自動尺寸配置 PropertyManager
