DimXpert 基準

使用 DimXpert 基準 工具可定義基準特徵。工具支援以下特徵類型：

• 填料

• 圓柱

• 凹口

• 基準面

• 簡易直孔

• 狹槽

• 寬度

套用基準特徵符號︰

1. 按一下基準 （DimXpert 工具列），或依次按工具、DimXpert、基準。

2. 選擇基準特徵的面，然後在圖面中按一下以放置基準特徵符號。

如果所選的面可以用來定義多個特徵類型，請使用特徵選擇器來選擇所需的特徵。

3. 按一下 。

您亦可設定基準 gtol 附加選項。

PropertyManager 選項

大多數的 DimXpert 基準特徵 PropertyManager 的選項與非 DimXpert 基準特徵 PropertyManager 的選項均相同。不同之處列出如下。

標示設定

套用或編輯基準時，請輸入基準標籤，並指定導線類型。

在工具、選項、文件屬性、草稿標準、註記、基準下，指定開始標籤。

輸入基準標籤時，會根據使用中工程圖標準來檢查輸入內容的語法。例如：

• 對所有標準而言，輸入數值皆會產生警告訊息。

• 在 ANSI 中輸入 I、O 或 Q 會產生警告訊息。

• 在 ISO 中輸入 AA 會產生警告訊息。

導線

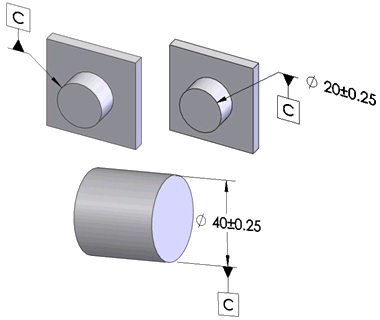

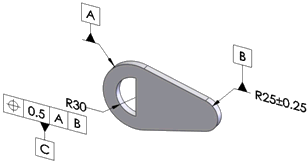

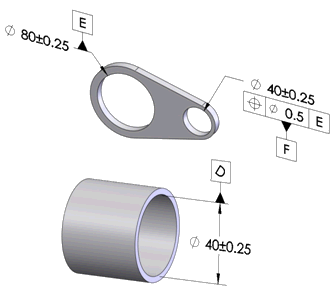

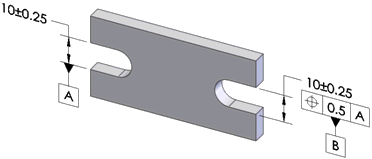

基準範例（依特徵）
