Obszar graficzny

Obszar graficzny wyświetla:

• Objaśnienia dla pewnych obciążeń i warunków brzegowych, a także sterowania siatki.

• Wykresy reprezentujące naprężenie, odkształcenie, deformację, częstotliwości rezonansowe itp. Można podzielić obszar graficzny, aby wyświetlić wiele wyników jednocześnie. Patrz tematy: Wykreślanie wyników i Przetwarzanie wykresów wyników.

• Symbole reprezentujące obciążenia, umocowania, połączenia, sterowania siatki.

Objaśnienia

Objaśnienia to ramki wypełnione tekstem, które pojawiają się w obszarze graficznym gdy używane są pewne narzędzia. Objaśnienia można przeciągać, aby ustawiać je w żądany sposób. Wartości ukazane w objaśnieniach można edytować, aby manipulować wpływem obciążenia lub warunku brzegowego.

Poniższa ilustracja ukazuje objaśnienie. Wartość 250 można edytować, aby zmienić siłę.

Symbole

Podczas dodawania obciążenia, umocowania lub innego sterowania, oprogramowanie dodaj symbole do modelu. Symbole te można klikając dwukrotnie, aby uzyskać dostęp do menedżera właściwości PropertyManager dla danego sterowania. Poniższa ilustracja ukazuje symbol dla złącza elastycznego wsparcia. Ilustracja ukazuje również symbole dla siły i złącza śrubowego.

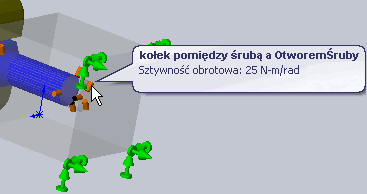

Symbole można pokazywać lub ukrywać w obszarze graficznym poprzez kliknięcie prawym przyciskiem myszy odpowiedniego sterowania w drzewie badania Simulation. Aby ukryć wszystkie obciążenia, umocowania lub połączenia w jednej operacji, należy kliknąć prawym przyciskiem myszy odpowiednio Obciążenia zewnętrzne ,  Umocowania lub Połączenia i wybrać Ukryj wszystko. Kiedy przeniesiemy wskaźnik ponad tymi symbolami, oprogramowanie wyświetli szczegóły operacji.
