Menedżer właściwości PropertyManager Tabela otworów

Można określić właściwości dla tabeli otworów, takie jak szablony, bazy danych i otwory do uwzględnienia.

Aby określić właściwości dla nowych tabel otworów, należy:

  1. Kliknąć Tabela otworów (pasek narzędzi Tabela) lub Wstaw, Tabele, Tabela otworów.

  2. Określić właściwości opisane poniżej, a następnie kliknąć przycisk OK .

Szablon tabeli

Należy kliknąć Przeglądaj w poszukiwaniu szablonu , aby wybrać standardowy lub dostosowany szablon.  Opcja ta jest dostępna tylko podczas wstawiania tabeli. Szablony tabeli otworów dostarczone wraz z oprogramowaniem dodają kolumny do formatu domyślnego. Znajdują się one tutaj: katalog_instalacyjny\lang\polish. Standardowe szablony (standard hole table--letters.sldholtbt i standard hole table--numbers.sldholtbt) tworzą kolumny METKA, LOK X, LOK Y i ROZMIAR. Jeden szablon używa metek alfabetycznych a inny używa metek numerycznych. Wszystkie rozmiary oraz metki są wyszczególnione oddzielnie.

Połączone szablony tabeli otworów tworzą kolumny METKA, LOK X, LOK Y i ROZMIAR. Są one różne poprzez łączenie podobnych rozmiarów lub metek alfabetycznych lub metek numerycznych. Szablony to:

  • hole table--sizes combined--letters.sldholtbt

  • hole table--sizes combined--numbers.sldholtbt

  • hole table--tags combined--letters.sldholtbt

  • hole table--tags combined-numbers.sldholtbt

Pozycja tabeli

Przyłącz do punktu zakotwiczenia. Przyłącza określony narożnik do kotwicy tabeli.

Baza pomiarowa

Podczas wstawiania, Początek układu współrzędnych jest gotowy do wyboru wierzchołka. Aby zdefiniować początek układu współrzędnych przy użyciu osi X i osi Y, należy kliknąć Odnośnik kierunku osi X i wybrać poziomą krawędź modelu w obszarze graficznym a następnie kliknąć Odnośnik kierunku osi Y i wybrać pionową krawędź modelu.

Po utworzeniu tabeli, można przeciągnąć bazowy początek układu współrzędnych do innej pozycji lub edytować definicję bazy pomiarowej. Wartości lokalizacji w tabeli zostaną aktualizowane.

Otwory

Należy wybrać krawędzie indywidualnych otworów lub wybrać ścianę modelu, aby uwzględnić wszystkie otwory na ścianie.

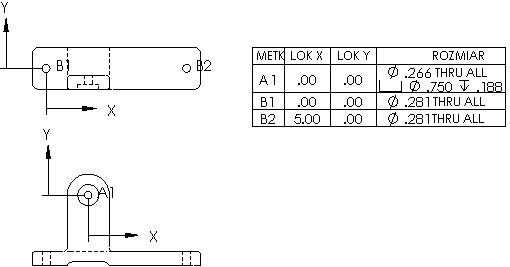

Następny widok

Opcja ta jest dostępna tylko podczas wstawiania tabeli. Pozwala ona na ustawienie Bazy pomiarowej i Otworów dla innego widoku rysunku. Jedna tabela otworów może zawierać kilka widoków rysunku. Tabela otworów jest dodana z jedną bazą pomiarową dla każdego widoku. Etykiety są takie same dla wszystkich widoków.
