Okienko wyświetlania

W okienku wyświetlania można przeglądać różnorodne ustawienia wyświetlania w dokumentach części i rysunków. W złożeniach i częściach można również zmieniać te ustawienia.

Aby rozwinąć lub zwinąć Okienko zadań, należy:

  1. Kliknąć w górnej części panelu FeatureManager (na prawo od kart), aby rozwinąć Okienko wyświetlania.

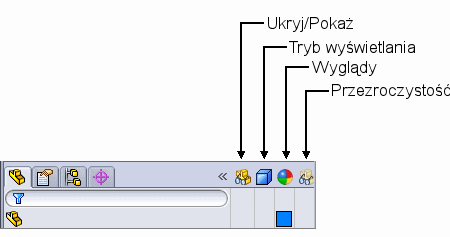

Okienko wyświetlania pojawi się na prawo od panelu FeatureManager:

  1. Kliknąć , aby zwinąć Okienko wyświetlania.

W dokumentach części można przeglądać następujące ustawienia wyświetlania:

Ustawienie wyświetlania

Ikona

Komentarze

Ukryj/pokaż

Dla obiektów. Oznacza, że obiekt jest widoczny. Można również ukrywać lub pokazywać szkice lub płaszczyzny.

Dla obiektów. Oznacza, że obiekt jest ukryty.

Wyglądy

Dla części, obiektów i operacji. Ukazuje kolor lub jest pusta jeśli nie zastosowano żadnego wyglądu.

Przezroczystość

Dla części, obiektów i operacji. Wskazuje na zastosowanie przezroczystości w menedżerze właściwości PropertyManager Wyglądy lub jest pusta jeśli nie zastosowano żadnej przezroczystości.

Objaśnienia wyglądu wyświetlają wyglądy ścian, operacji, obiektów oraz części i stanowią skróty do edycji wyglądów.

Dla widoków rysunków oraz obiektów można przeglądać następujące ustawienia wyświetlania:

Ustawienie wyświetlania

Ikona

Komentarze

Ukryj/pokaż

, , , itd.

Tylko widok rysunku. Oznacza, że widok jest widoczny.

, , , itd.

Tylko widok rysunku. Oznacza, że widok jest ukryty.

Tryb wyświetlania

Przedstawienie krawędziowe

Ukryte linie widoczne

Ukryte linie usunięte

Cieniowany z krawędziami

Cieniowany

Aby uzyskać więcej informacji o dokumentach złożeń, należy zapoznać się z tematem Okienko wyświetlania w złożeniach.
