Разнесенные виды

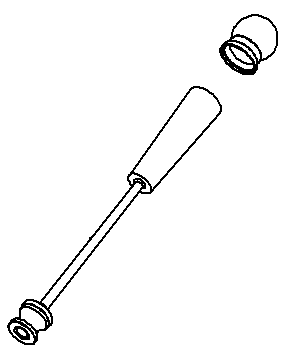

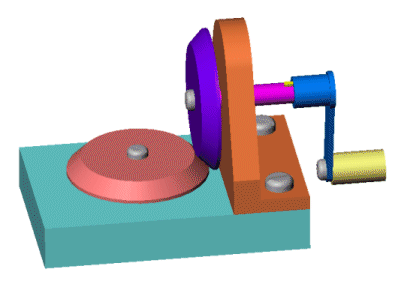

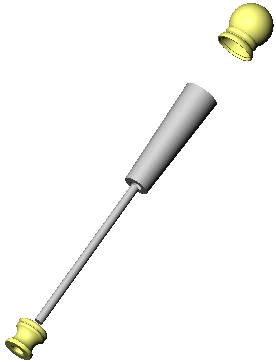

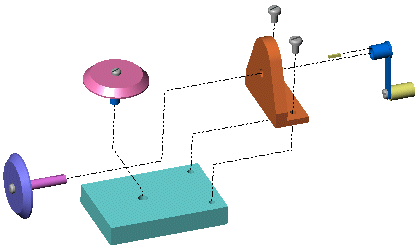

В программе SolidWorks вы можете создавать сборки с разнесенными видами с включением линий разнесения. Когда вы вставляете сборку в чертежный вид, вы можете выбрать, чтобы разнесенный вид отображался.

См. учебные пособия SolidWorks: Расширенные чертежи, Чертежные виды сборки

Связанные разделы справки SolidWorks

Разнесение и составление вида с разнесенными частями

Виды деталей и сборок
